GH-6601B帶電電纜識別儀

     GH-6601B帶電電纜識別儀是本廠根據高壓電纜施工安裝及維護人員所急需解決的多條電纜現場識別問題，參考國外技術，在電磁場理論的指導下，采用現代電子技術及工裝工藝技術研制而成的。帶電電纜識別儀主要用于現場多條電纜的準確識別，以克服施工現場經常發生的鋸錯電纜所造成的重大停電事故或人身安全事故，大大提高施工、維修效率，保障工農業生產及人民生活正常進行。 帶電電纜識別儀將電網輸入的220VAC電源經電子技術變換為識別所需的大功率特殊信號，此信號加在待識別電纜始端（或終端）任一好相（或阻值相對高的一相），根據電磁感應原理，該電纜沿線則必然感應與發射信號規律一致的感應信號，在開挖現場用高靈敏的檢測器鉗測現場所有電纜，根據檢測器指示即可準確找出所加信號之電纜。
    GH-6601B帶電電纜識別儀是我公司根據電纜應用的特殊需要而研制的一種專用儀器，在電纜的管理、架設、遷移、維護以及故障處理中用來從一束電纜（兩條及兩條以上）中判別出所要識別的停電或帶電電纜。它用閉合檢測方式以光柵長短、數字大小及蜂鳴等參數為判斷依據，具有判別準確、快速、操作簡單、應用范圍廣等特點，其準確度遠高于點觸、霍爾、開口等檢測方式。

帶電電纜識別儀，電纜識別儀

帶電電纜識別儀主要由以下六部分組成。

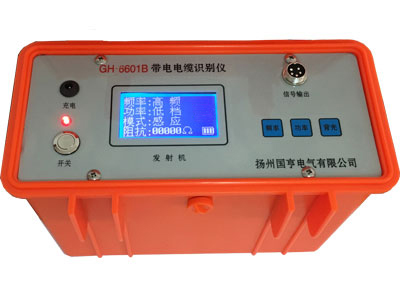

1.信號發射機：輸出一定功率的高頻電磁信號，施加到預識別停電或帶電的電纜上，并在此電纜上產生恒定電流。
2.信號接收機：把耦合鉗所檢測到的信號，以光柵長短、數字大小及蜂鳴的形式顯示出來，操作者以接收信號強弱為據作出判定。

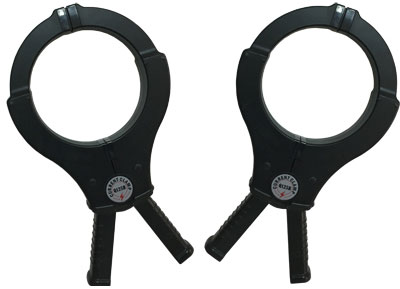

3.耦合鉗：用于發射和接收電磁信號（發射鉗和接收鉗的電性能不同，不要互換使用）。
4.充電器：用于信號發射機及接收機的充電。
5.直連信號線：為紅黑雙夾線，用于停電電纜的直連識別。
6.耦合鉗連線：用于耦合鉗與信號發射機及接收機的連接
區別與特點：
1、 電纜處于運行狀態下在線識別，極大地提高了工作效率，減少了停電所造成的經濟損失。
2、 采用間接耦合方式，操作者與電纜不存在電氣上的接觸，極大程度保證了操作者的安全。
3、 不需斷開運行電纜兩端與配電設備的連接，保證了電氣設備的正常運行。
4、 同時兼帶停電電纜識別的功能。
