直流電阻測試儀

    頒發的《電力安全工器具預防性試驗規程》中要求必須定期對攜帶型短路接地線及個人保護接地線做成組直流電阻試驗。

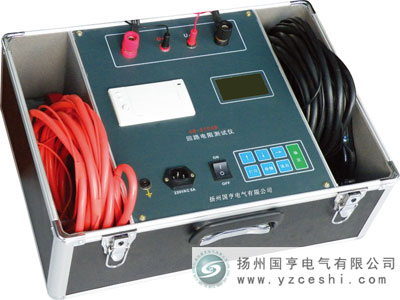

    GH-6503接地線成組直流電阻測試儀是一種自動化程度很高的便攜式測試儀,專門用于測量攜帶型短路接地線以及個人保護接地線的直流電阻.GH-6503接地線成組直流電阻測試儀采用高性能單片機控制,可實現測試過程智能化,操作簡單方便、精度高、測試速度快，復測性好、讀數直觀,是符合規程要求的理想的專用儀器,大大方便了試驗項目的開展,提高了工作效率

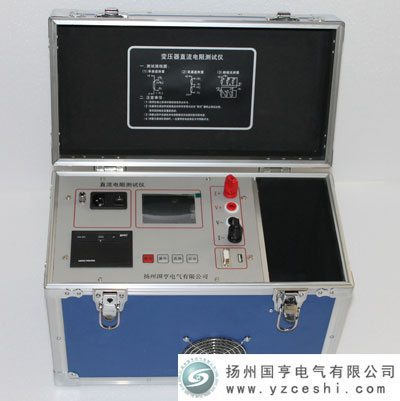

     GH-6200直流電阻測試儀是變壓器繞組的直流電阻測試是判斷變壓器在交接、大修和改變分接開關后的試驗項目,是測量變壓器繞組以及大功率電感設備的直流電阻,儀器以高速微控制器為核心,內置充電電池及充電電路,采用高速A/D轉換器及多量程程控電流源技術,實現了寬范圍電阻測量,達到了前所未有的測量效果及高度自動化測量功能,具有精度高,測量范圍寬,數據穩定,重復性好,抗干擾能力強,保護功能完善,充放電速度快等特點.尤其適合野外無電源條件及互感器等大阻值繞組測量.儀器體積小、重量輕、便于攜帶，是變壓器直流電阻測試的科研產品

    變壓器繞組直流電阻的測量是大修時、無勵磁分接開關變換分接頭后，變壓器出口短路和1-3年一次的必試項目。GH-6201變壓器直流電阻測試儀通過直阻的測量，可以檢查出引線的焊接或連接質量，繞組有無匝間短路或開路以及分接開關的接觸是否良好等情況。
    在以前對直阻的測量均采用QJ44雙臂電橋來測量，而這類電橋的測量電流為毫安級，測量起來充電時間需要很長，而且精度也很低，為此我公司研制、開發出了一種新型直流電阻測試儀器——GH-6201變壓器直流電阻測試儀。非常適合電力工業部門對變壓器繞組、互感器、電機繞組等感性試品的直流電阻測量；也可作為開關接觸電阻及一般電阻的測量工具

    GH-6200-5直流電阻測試儀測量變壓器繞組的直流電阻是一個很重要的試驗項目，在《電力設備試驗規程》中，其次序排在變壓器試驗項目的第二位，《規程》規定在變壓器交接、大修、小修、變更分接頭位置、故障檢查及預試等，必須測量變壓器繞組的直流電阻，變壓器繞組直流電阻測試儀其目的是：
①檢查繞組內部導線和引線的焊接質量；
②檢查分接開關各個位置接觸是否良好；
③檢查繞組或引出線有無折斷處；
④檢查并聯支路的正確性，是否存在由幾條并聯導線繞成的繞組發生一處或幾處斷線的情況；
⑤變壓器繞組直流電阻測試儀檢查層、匝間有無短路的現象。

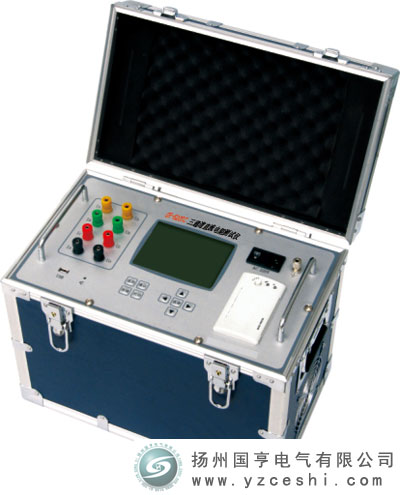

    GH-6200C三通道直流電阻測試儀是用于大容量變壓器繞組直流電阻三相同時測量的儀器。該儀器可對變壓器繞組三相同時測試，對有載調壓變壓器可直接調節分接，不需要放電，測試時間僅為傳統方法的三分之一，解決了電力變壓器直流電阻測試耗時長的難題。儀器采用大屏幕液晶顯示，中文菜單提示，配有高速打印機，且具有數據存儲功能，方便數據的讀取和記錄，測試數據穩定，重復性好，抗干擾能力強，充放電速度快，是現場測試變壓器直流電阻的選擇。
    GH-6200C三通道直流電阻測試儀，以高速微控制器為核心，采用高速A/D轉換器及程控電流源技術，達到了前所未有的測量效果及高度自動化測量功能，GH-6200C三通道直流電阻測試儀具有精度高，測量范圍寬，數據穩定，重復性好，抗干擾能力強，保護功能完善，充放電速度快等特點，可三回路同步測量同時顯示并自動計算不平衡率，特別對于大型多分接變壓器直流電阻的測量，可大大縮短測量時間，提高工作效率。儀器集成了電子測量技術和極其巧妙的電路結構，決不是三臺單回路測試儀的簡單拼合，是變壓器直流電阻測試的新一代產品

      變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。GH-6200-20直流電阻測試儀可以檢查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。為了滿足變壓器直流電阻快速測量的需要，我公司研制的型直流電阻測試儀。GH-6200-20直流電阻測試儀采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

    GH-6200S直流電阻測試儀測量電流通常為:1A,3A,5A,10A,20A,30A,40A,50A,60A等不同測量檔位,儀器采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇電流，適合中小型變壓器和電壓互感器的直流電阻測量
    變壓器直流電阻測量是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。

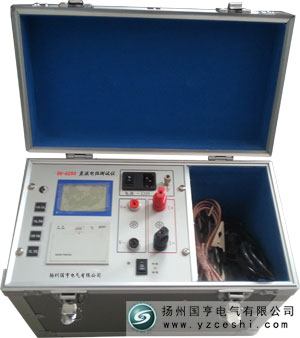

    GH-6200A直流電阻快速測試儀符合DL/T845.3-2004以及國家標準GB6587《電子測量儀器環境試驗總綱》及GB6593《電子儀器質量檢定規則》的要求
    直流電阻快速測試儀是變壓器在交接、大修和改變分接開關后,必不可少的試驗項目.在通常情況下,用傳統的方法（電橋法和壓降法）測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作.為了改變這種狀況,縮短測量時間以及減輕測試人員的工作負擔,本公司開發了直流電阻快速測試儀.直流電阻快速測試儀采用全新電源技術,具有測量迅速、體積小巧、使用方便、測量精度高等特點.是測量變壓器繞組以及大功率電感設備直流電阻的理想設備.

   GH-6200D雙通道直流電阻測試儀輸出電壓40V，電流40A，是專為三芯五柱大型變壓器溫升測量而設計，充電和測量速度快，能滿足變壓器溫升試驗對時間的要求，雙通道測量，實時采樣，打印輸出，使溫升試驗不再成為難題。
   變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，雙通道直流電阻測試儀采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

     GH-6201C變壓器直流電阻測試儀自帶鋰電池、高速熱敏打印機，拉絲面板更顯高檔，數字電量顯示，剩余電量更直觀，整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自動放電和放電指示功能。
     GH-6201C變壓器直流電阻測試儀的測量是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現感性線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足感性線圈直流電阻快速測量的需要，我公司利用自身技術優勢研制了變壓器直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、量程寬、數字顯示、內部鋰電池供電等特點。儀器測試精度高，操作簡便，可實現直阻的快速測量。

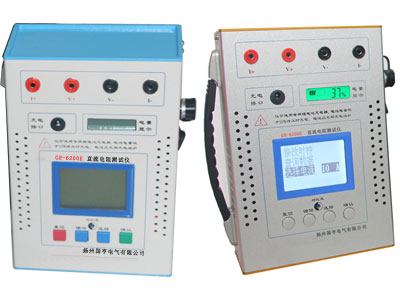

GH-6200E手持式變壓器直流電阻測試儀可以滿足感性線圈直流電阻快速測量的需要,手持式變壓器直流電阻測試儀采用全新電源技術，具有體積小、重量輕、攜帶方便、輸出電流大、量程寬、數字顯示、內部鋰電池供電等特點,整機由單片機控制,自動完成自檢、數據處理、顯示等功能,具有自動放電和放電提示功能.儀器測試精度高,操作簡便,可實現直阻的快速測量

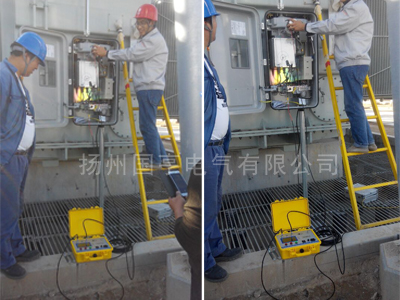

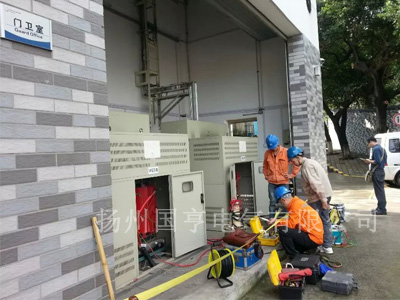

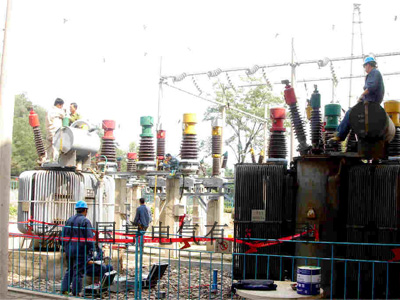

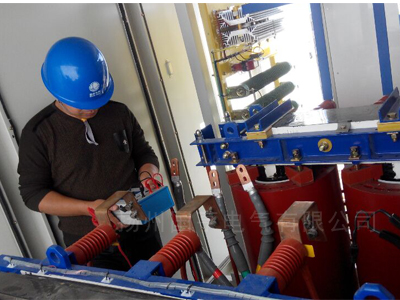

直流電阻測試儀現場圖成功案例:
