5.1. 帶電電纜識別儀停電電纜的識別
5.1.1 直連條件
◎必須是停電電纜；
◎至少知道電纜的一個端頭，并將已知端頭和系統分離包括解開零線和地線；
5.1.2信號施加
◎此種方法下采用直連法施加信號（如圖4所示）；
關閉發射機電源開關，將輸出連接線插入發射機的輸出線接口，圖4所示，紅色夾子連接線芯，把地釬插入地中（若地面過硬，可澆上些水），黑色夾子夾在地釬上，并保證接觸良好。地釬不要與其它線纜過近或跨過其它線纜。

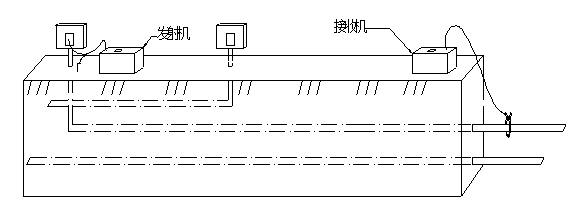

                                    （圖4）
打開發射機電源開關，選擇頻率：
發射機有四兩種頻率：低頻、中頻、高頻、射頻；
頻率選擇后根據實際情況選擇檔位，發射機分為高檔、中檔、低檔，一般情況下盡量選擇比較低的檔位，以節省電池的電量，選擇完檔位后儀器自動進行阻抗匹配，匹配完成后發射機顯示穩定的當前的系統的故障阻抗，同時圖標“A”開始轉動。
注意：如果能將該電纜遠端接地，則信號會更強，更方便識別。
警告： 決不能與帶電電纜直接連接。在與電纜直接連接時一定要確定電纜已斷電�。�
5.1.3信號檢測（識別）
◎ 用兩頭是四芯插頭的連接線，將接收耦合鉗和接收機相連；
◎ 打開接收機電源開關，使其頻率與發射機對應；
◎ 用接收耦合鉗卡住發射機直連線紅線上或電纜頭處，降低增益，使信號強度在800左右，記住當前的增益及強度值，以此值作為基準值；
◎ 到待測點處，用耦合鉗卡暴露的電纜，查找信號強的一根電纜，就是要找的那根電纜。
5.2. 帶電電纜識別儀帶電電纜的識別
5.2.1 耦合條件
電纜必須有已知的暴露點

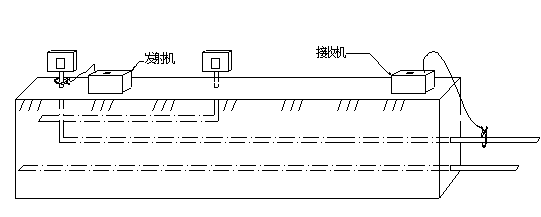

                        （圖6）
電纜兩端必須有接地點或與地有關聯的點（帶電電纜通過零線已與地關聯）；
耦合位置盡量遠離端頭；
5.2.2 耦合信號施加
帶電電纜識別儀配備的四芯航空線一頭與發射耦合鉗上的四芯航空座相連，一頭與發射機相連，完成發射鉗與發射機的連接；
將發射耦合鉗套在電纜暴露點，此處即為信號施加點，注意耦合器要完全閉合；
打開電源開關，選擇頻率，儀器進行阻抗匹配；
5.2.3信號檢測（識別）
◎ 用四芯航空線，連接接收機和接收耦合鉗；
◎ 在發射點，將接收耦合鉗卡在電纜上，降低增益，使信號強度在800左右，記住當前的增益及強度值，以此值作為基準值；
◎ 到待測點處，將接收耦合鉗卡在暴露的電纜上，查找信號強的一根電纜，就是要找的那根電纜，如電纜較長，信號會有一定的衰減，此時對比查找強的那根電纜。
