直流高壓發生器

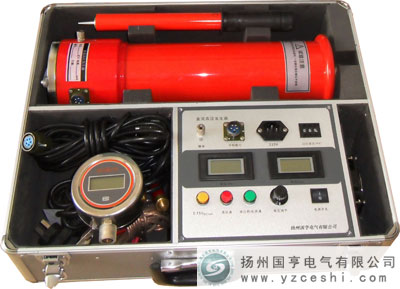

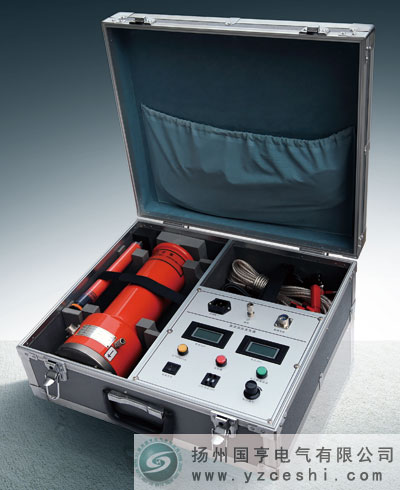

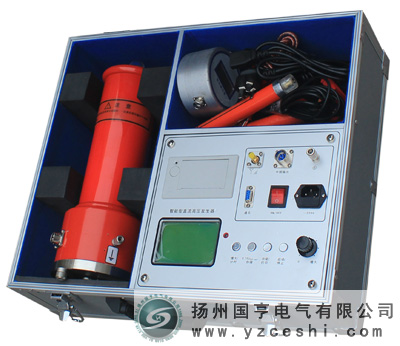

    GH-6301直流高壓發生器是用來檢測電力器件的電氣絕緣強度和泄漏電流,適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗,根據中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求，研究、設計、制造的，是新時代的科技產品
    GH-6301直流高壓發生器增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。GH-6301直流高壓發生器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就打開0.75的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關，再做其它的試驗

    GH-6301A直流高壓發生器是按照中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求，研究、制造的便攜式直流高壓發生器，適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備的直流高壓試驗。
    直流高壓發生器采用中頻倍壓電路，率先應用的PWM中頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器具備了高品質、便攜式，并能承受額定電壓放電而不損壞。
    直流高壓發生器儀器主要部件選用美國、德國、日本等國技術的元器件，使儀器更可靠、更穩定，倍壓筒體積小，容量大，過載能力強，便于現場作業試驗。

    應用范圍
    GH-6301B直流高壓發生器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。
   升壓方式：手動升壓.
   GH-6301B直流高壓發生器應用AIPWM技術，對PWM技術的不準確線性度進行了調整，使儀器精度得到了大幅度提高。并采用AI技術屏幕設定過壓保護和過流保護取代了數字撥盤開關只能設定電壓值，不能設定電流值及電壓飄移的問題。0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度≤1%。增加了任意電壓、電流下計時功能，及總時間T1和分段計時T2功能。儀器增加了萬年歷和時間功能。
   儀器采用了液晶屏幕顯示，取代了傳統的數顯電流表、數顯電壓表，并新增加了萬年歷、時間、溫度等

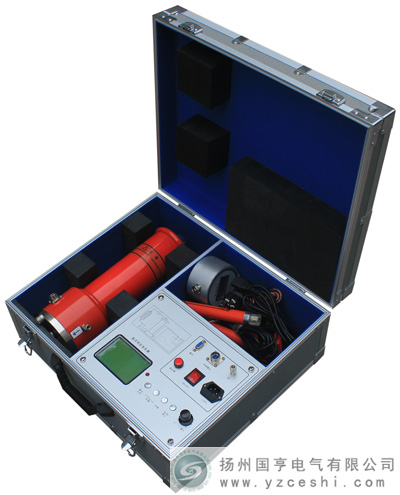

     GH-6301C高頻直流高壓發生器采用脈沖寬度調制AIPWM技術、應用AIPWM技術，對PWM技術的不準確線性度進行了調整，使儀器精度得到了大幅度提高。并采用AI技術屏幕設定過壓保護和過流保護取代了數字撥盤開關只能設定電壓值，不能設定電流值及電壓飄移的問題。具有輸出不受電網波動干擾，有零位、過流、擊穿、過壓等保護措施，無論過流、擊穿、過壓保護電路都能迅速動作，有效保障設備及人員安全.儀器是提供高壓直流源的儀器，在使用高頻直流高壓發生器前必須先把儀器可靠接地.高頻直流高壓發生器電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。

    應用范圍

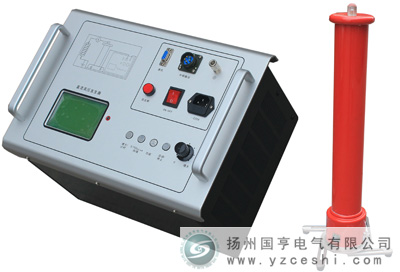

    GH-6301D智能直流高壓發生器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。
    GH-6301D智能直流高壓發生器升壓方式：自動升壓、手動升壓。自動測試時K 、IN不需要設置。如：氧化鋅避雷器自動升壓、10kv電纜分階段升壓等。

    交直流高壓發生器采用中頻整流濾波技術，解決了工頻直流高壓發生裝置波紋系數較大，波形不平穩的缺點。產品符合國家新頒布電力行業標準ZBF24003-90的要求，廣泛用于電氣設備直流耐壓試驗和泄漏電流試驗，并且特別設置了測試氧化鋅避雷器1mA下的電壓U1mA及0.75U1mA下的泄漏電流功能。 公司研究、設計、制造的新科技產品，適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗

    電氣設備的高壓耐壓試驗是《絕緣預防性試驗》規定的重要項目之一。耐壓試驗可分為交流耐壓試驗和直流耐壓試驗，交流耐壓試驗又可分為工頻、變頻和0.1Hz超低頻測試技術，其中0.1Hz超低頻高壓發生器技術是新技術，是國際電工委員會推薦的技術。新一代微機式0.1Hz超低頻高壓發生器是我公司自主開發的核心產品，克服了第一代機械式產品的諸多缺點，性價比遠遠高于同類進口產品，特別適用于絕緣等值電容較大的電氣設備（例如：電力電纜、電力電容器、大中型發電機和電動機等）耐壓試驗，符合國家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求
    超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道,在對大型發電機、電纜等試品進行工頻耐壓試驗時,由于它們的絕緣層呈現較大的電容量,所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備,不但笨重,造價高,而且使用十分不便。為了解決這一矛盾,電力部門采用了降低試驗頻率,從而降低了試驗電源的容量。從國內外多年的理論和實踐證明,用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗,不但能有同樣的等效性,而且設備的體積大為縮小,重量大為減輕 ,理論上容量約為工頻的五百分之一。試驗程序大大地減化,與工頻試驗相比優越性更多。超低頻高壓發生器可廣泛用于電纜、大型高壓旋轉電機、電力電容器的交流耐壓試驗之中。

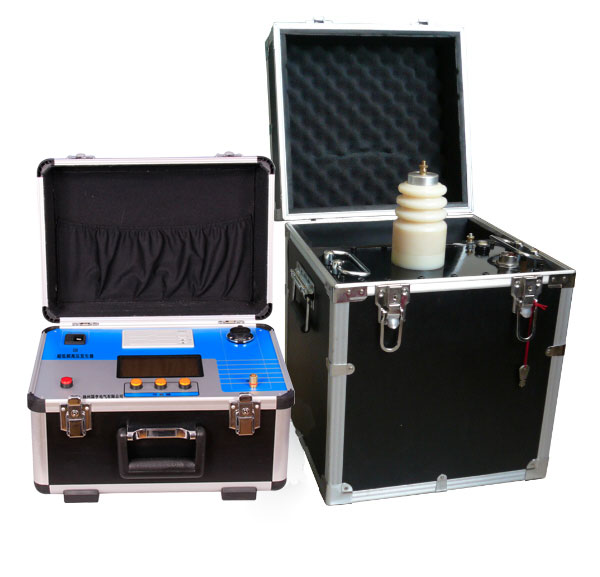

    GHCDP系列超低頻高壓發生器接合了現代數字變頻技術，采用微機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便�，F(xiàn)在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處

    GH-6301S水內冷發電機直流高壓發生器是專為水內冷發電機進行泄漏電流和直流耐壓試驗使用，對于發電機進行直流試驗能靈敏有效的發現定子繞組端部缺陷和間隙性缺陷，它以成為發電機繞組絕緣試驗中普遍采用的方法,設計制造的指導思想是以下幾點：
    1、 由于大型水冷發電機繞組傳導電流很大，在試驗電壓下要20-150mA左右不等。如果沒有足夠容量的直流高壓發生器，無法升壓。
    2、 目前國內的直流高壓試驗器輸出電流一般都在10mA以內，輸出電流200mA的高壓發生器屬于空白。
    3、 直流試驗對一般高壓電氣設備而言，能發現其絕緣的貫穿性缺陷，而對電機來說，它能獨特發現它的局部絕緣缺陷（定子線卷端部絕緣）這是其它試驗無法替代的。
    4、 為能對水內冷發電機組的準確測量泄漏電流，GH-6301S水內冷發電機直流高壓發生器特別設計了各種干擾電流的補償回路試驗時可完全排除雜散電流和匯水管的極化電勢干擾的影響，真正測到試品的電流。

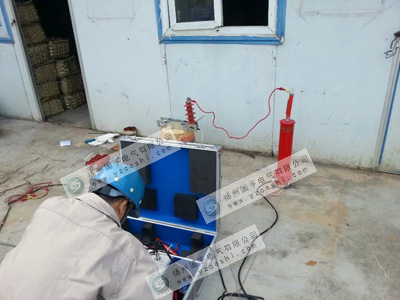

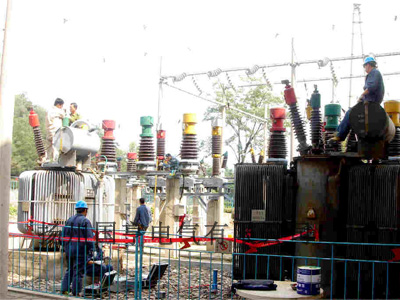

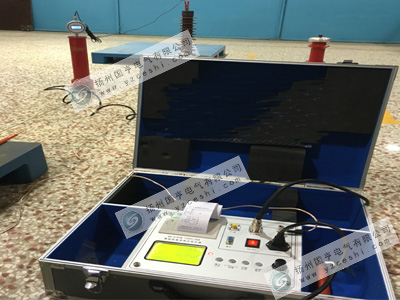

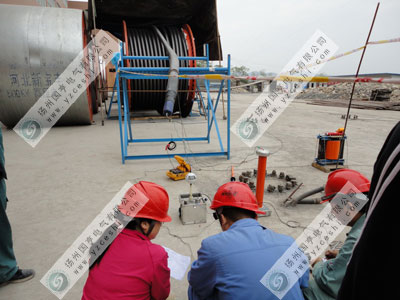

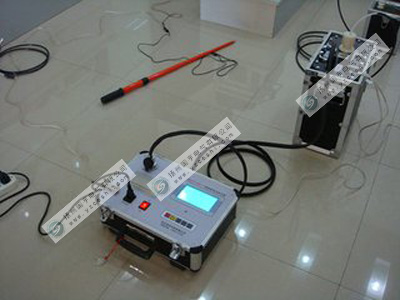

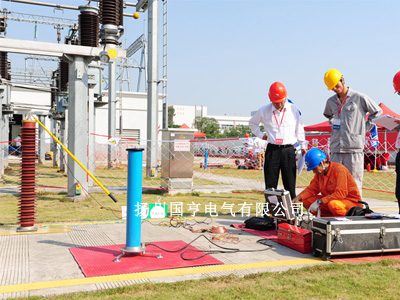

直流高壓發生器現場圖成功案例:
