判斷電纜識別儀帶電和不帶電電纜問題解決方案

   面對復雜不同的電纜，運行環境的差異，而對運行電纜的識別問題，而在實際工作中卻經常要求電纜識別必須進行帶電識別，那么對于操作者的安全，如何保證電氣設備的正確運行等等，最近客戶經常詢問帶電電纜識別的問題，希望我們提供一種簡單實用的帶電電纜識別儀器，能夠判斷一組運行電纜中哪根是帶電電纜哪根是不帶電電纜。 其實這是個即簡單又復雜的問題，復雜在一般情況下我們判別是通過鑒定帶電電纜上的50HZ交變電流，但一些特殊情況下，這一方法會失去作用，理由如下：
    1、如果運行電纜有電壓，無負載時，電纜上就無電流流過，這時就檢測不到磁場，以為是不帶電電纜，極容易產生誤判。
    2、如果電纜沒有運行，但是這條電纜如果和其它運行電纜有并行的情況下，就會有感應電流產生，同時感應電流也會有磁場產生，這時儀表也會有指示，這時就會產生誤判。
    3、如果在電纜溝中，會有多條電纜，這多條電纜都會產生磁場，這時整個區域都會有50HZ電流產生的磁場，這時整個區域都會有磁場，使判別無法進行。容易產生誤判。
    而誤判的后果只有一個，造成人員傷害。

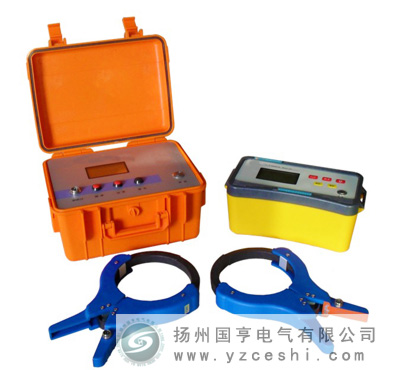

    帶電電纜識別問題能否解決？回答是肯定的。我公司新款機GH-6601B+帶電電纜識別儀具有帶電電纜的尋徑，帶電電纜的識別，以及50Hz運行電纜的尋徑、識別。（具體指標見GH-6601B+說明）若將上述幾項功能交叉使用，帶電電纜識別的問題就便的簡單了。
   下面我將這幾項功能詳細介紹一下。
   1、帶電電纜的尋徑：
   將發射機通過耦合鉗卡在電纜上，發射機的發射信號就可耦合到電纜上（無論運行電纜，還是停電電纜）。通過接收機我們就可找到電纜的地下走向并尋測出電纜的出處。
   2、帶電電纜的識別：（與人們習慣理解有差別）
   將發射機通過發射鉗卡在電纜上，在另一端的電纜的暴露處用接收鉗連接接收機。此時根據信號就可判斷哪一根為加信號電纜。（此方法需多配一把特制接收鉗）。
   3、尋測50Hz信號：
   由于GH-6601B+帶電電纜識別儀具有尋測50Hz信號功能，這一功能大大加強了判斷功能，我們可以用接收機挨個判斷電纜群中的帶有50Hz信號的電纜（帶50Hz信號電纜不一定為運行電纜）。
   通過上述3種方法綜合判斷，我們就很容易判斷帶電電纜和不帶電電纜。
   為何不能用無源帶電電纜識別儀來識別運行電纜是否帶電？
   最近經常有用戶詢問：為何不能采用無源帶電電纜識別儀來判別被判別電纜是否為運行電纜。其主要原因有以下幾點：
   大家都知道帶電電纜識別儀原理為：當運行電纜中有供電50HZ電流流過時，就會沿運行電纜交變產生磁場，通過檢測交變磁場，就能檢測出帶電電纜。但是當出現出現以下情況時，就會產生誤判：
   1、如果運行電纜有電壓，無負載時，電纜上就無電流流過，這時就檢測不到磁場，以為是不帶電電纜，極容易產生誤判。
   2、如果電纜沒有運行，但是這條電纜如果和其它運行電纜有并行的情況下，就會有感應電流產生，同時感應電流也會有磁場產生，這時儀表也會有指示，這時就會產生誤判。
   3、如果在電纜溝中，會有多條電纜，這多條電纜都會產生磁場，這時整個區域都會有50HZ電流產生的磁場，這時整個區域都會有磁場，使判別無法進行。容易產生誤判。
   而產生誤判的情況下，極易造成人員傷害。
