雙向臺區識別儀使用方法及臺區識別儀接線圖
雙向臺區識別儀使用方法及臺區識別儀接線圖：
雙向臺區識別儀連接說明：

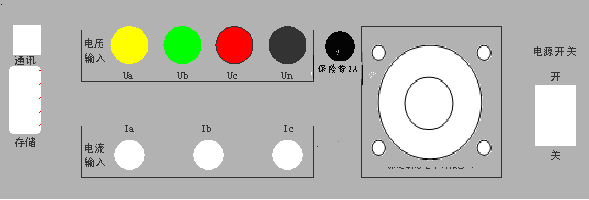

雙向臺區識別儀把電壓測試線一端接在儀器按黃、綠、紅、黑分別接到儀器后面板的Ua、Ub、Uc、Un端子。選擇5A（接變壓器出線A、B、C上的CT的二次線上）或100A（變壓器低壓零線）或500A（變壓器出線A、B、C上）量程鉗型電流互感器；三只鉗表（A、B、C）帶有航空插頭的一端分別對應連接到后面板的Ia、Ib、Ic。

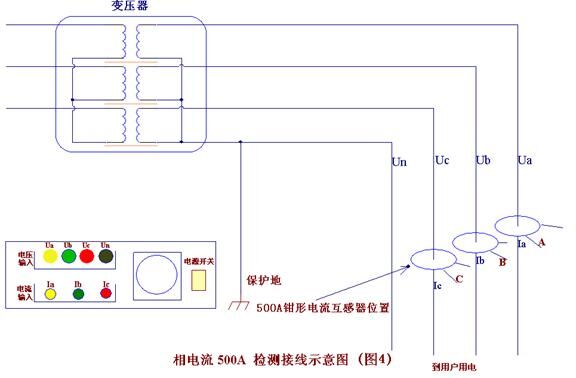

把鉗表按相卡在相應位置上，把電壓測試線接到被測線路上。具體接線方式如下圖：
注意：電壓測試線接線時先接零線再接火線，且相別必需要對應，否則影響測量準確度。
4.2 雙向臺區識別儀開機

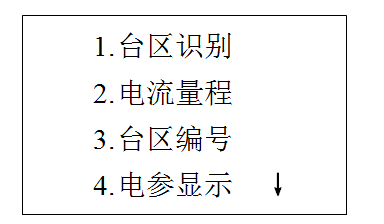

開機進入主界面（如上圖），第一項為臺區識別，按1鍵或按上下鍵把光標移到到第一項再按確定，進入臺區識別界面。（按鍵時手指不要松開，等界面有反應后在離開）。
臺區識別：用于設置載波開、關及顯示檢測到的電流信號；
電流量程：用于設置電流量程及測試方法；
臺區編號：設置所在臺區的編號及分機數量；
電參顯示：顯示被測點的電壓電流；
極性判別：用于檢查現場接線正確與否；
(電流檢測要求電壓和電流必須一一對應）
信號測試：信號測試；
硬件測試：硬件測試。
雙向臺區識別儀連接說明：
雙向臺區識別儀把電壓測試線一端接在儀器按黃、綠、紅、黑分別接到儀器后面板的Ua、Ub、Uc、Un端子。選擇5A（接變壓器出線A、B、C上的CT的二次線上）或100A（變壓器低壓零線）或500A（變壓器出線A、B、C上）量程鉗型電流互感器；三只鉗表（A、B、C）帶有航空插頭的一端分別對應連接到后面板的Ia、Ib、Ic。
把鉗表按相卡在相應位置上，把電壓測試線接到被測線路上。具體接線方式如下圖：
注意：電壓測試線接線時先接零線再接火線，且相別必需要對應，否則影響測量準確度。
4.2 雙向臺區識別儀開機
開機進入主界面（如上圖），第一項為臺區識別，按1鍵或按上下鍵把光標移到到第一項再按確定，進入臺區識別界面。（按鍵時手指不要松開，等界面有反應后在離開）。
臺區識別：用于設置載波開、關及顯示檢測到的電流信號；
電流量程：用于設置電流量程及測試方法；
臺區編號：設置所在臺區的編號及分機數量；
電參顯示：顯示被測點的電壓電流；
極性判別：用于檢查現場接線正確與否；
(電流檢測要求電壓和電流必須一一對應）
信號測試：信號測試；
硬件測試：硬件測試。
4.3臺區識別
載波發送：表示當前電力載波通訊的狀態。按“開始/結束”鍵可切換載波發送狀態�！癘K”表示發送電力載波信號；“NO”表示停止發送電力載波信號；電流次數：用來顯示收到的有效電流脈沖組次數；相別：用來顯示最后一次收到的有效電流脈沖信號所屬的相別信息。按返回鍵進入主界面。
4.4電流檢測

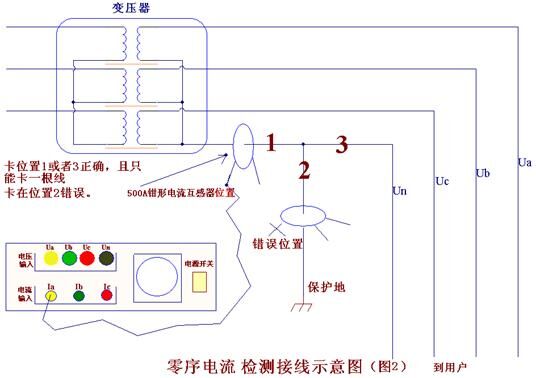

按上下鍵用來選擇電流檢測類型和鉗表量程相電流5A：是指接收電流脈沖采用3只5A鉗型電流互感器，分別接在電流互感器的二次側的A、B、C相。每只鉗型電流互感器所卡相別應與電壓的相別對應；相電流500A：是指接收電流脈沖采用3只500A鉗型電流互感器，分別接在變壓器出線的A、B、C相。每只鉗型電流互感器所卡相別應與電壓的相別對應；零序電流：是指通過100A（或500A）鉗形電流互感器，接在變壓器零線出線上檢測零序電流。在不方便接線到變壓器零線出線情況下，也可采用5A鉗表，將鉗形互感器卡在CT二次側零序電流線上。選擇完電流檢測類型和量程后，按返回或確認鍵保存設置并退出。
臺區用戶識別儀采用主、分機模式。
雙向臺區識別儀主機負責發送電力載波信息、檢測電流脈沖信號，根據主機接入的電參信號以及檢測到的電流脈沖信號來判定分機所處的臺區和相序情況。
分機負責接收主機發送來的電力載波信號，根據需要發送脈沖電流，并接收主機的應答信息，雙向臺區識別儀對主機返回的信息進行顯示。
更多詳細請參考:雙向臺區識別儀
載波發送：表示當前電力載波通訊的狀態。按“開始/結束”鍵可切換載波發送狀態�！癘K”表示發送電力載波信號；“NO”表示停止發送電力載波信號；電流次數：用來顯示收到的有效電流脈沖組次數；相別：用來顯示最后一次收到的有效電流脈沖信號所屬的相別信息。按返回鍵進入主界面。
4.4電流檢測
按上下鍵用來選擇電流檢測類型和鉗表量程相電流5A：是指接收電流脈沖采用3只5A鉗型電流互感器，分別接在電流互感器的二次側的A、B、C相。每只鉗型電流互感器所卡相別應與電壓的相別對應；相電流500A：是指接收電流脈沖采用3只500A鉗型電流互感器，分別接在變壓器出線的A、B、C相。每只鉗型電流互感器所卡相別應與電壓的相別對應；零序電流：是指通過100A（或500A）鉗形電流互感器，接在變壓器零線出線上檢測零序電流。在不方便接線到變壓器零線出線情況下，也可采用5A鉗表，將鉗形互感器卡在CT二次側零序電流線上。選擇完電流檢測類型和量程后，按返回或確認鍵保存設置并退出。
臺區用戶識別儀采用主、分機模式。
雙向臺區識別儀主機負責發送電力載波信息、檢測電流脈沖信號，根據主機接入的電參信號以及檢測到的電流脈沖信號來判定分機所處的臺區和相序情況。
分機負責接收主機發送來的電力載波信號，根據需要發送脈沖電流，并接收主機的應答信息，雙向臺區識別儀對主機返回的信息進行顯示。
更多詳細請參考:雙向臺區識別儀
