大電流發生器是什么及工作原理使用方法

大電流發生器是什么?有哪些功能?工作原理是什么,使用方法現場操作步驟,是對電氣設備試驗如：各種開關，電流互感器和其它電器設備作電流負載試驗及溫升試驗,是工礦企業進行升流或溫升試驗較理想的設備
一、大電流發生器工作原理

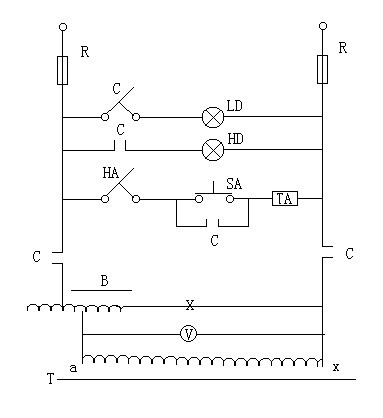

本系列產品接入工作電源后，通過調整調壓器輸出電壓以獲得試驗所需的大電流。其工作原理圖如下：


C－為常閉常開觸點　　　　　　　　　ＱＡ－為熔斷器
ＬＤ－為電源指示燈　　　　　　　　�。龋模瓰樯龎褐甘緹�
ＨＡ－為停止按鈕　　　　　　　　　�。樱粒瓰樯龎喊粹o
ＴＡ－為交流接觸線圈　　　　　　　�。拢瓰檎{(diào)壓器
Ｔ－為升流變壓器　　　　　　　　　�。郑瓰殡妷罕�
ＡＬ－為電流互感
二、 大電流發生器使用方法
１、 按電氣原理圖接好工作線路，變壓器外殼，操作臺等必須良好接地。
２、 通電源，操作臺上的綠色指示燈亮，按下起動按鈕，紅色指示燈亮，此時升流器等待升流。
３、 順時針均勻旋轉調壓器，注意操作臺上輸出電流指示直到所需的大電流，為了保證測試精度，可在儀表接線柱上串聯一標準電流表。
４、 試驗過程中，一旦發現不正常的現象，應立即切斷電源，查明原因后，再進行試驗。
５、 試驗完畢，必須將調壓器回零，按停止按鈕切斷電源，切斷工作電源，方可拆除試驗接線，以保證安全。
