高壓開關機械特性測試儀使用方法

高壓開關機械特性測試儀使用方法：
打開電源，屏幕顯示：

屏幕上方為儀器操作主菜單，從左到右為：文件、設置、特殊測試、查看、幫助，右上角為電壓值，右下角為當前時間。按左或右鍵選擇光標移動到指定主菜單，按【確認】鍵進入子菜單，選中子菜單后，按【確認】鍵進行相應操作。
在測試前請進行設置，所有設置均斷電保存在機內，如果下次進行同樣的測試，則不用再設置。
5．1 文件
5．1．1打開
進入【打開】子菜單，按【左或右鍵】選擇所要打開的內容，按【確認】屏幕顯示保存結果。
5．1．2 保存
在測試數據狀態下，進入【保存】子菜單。按【左或右鍵】鍵選擇要保存的數據位置，再按【確認】鍵保存。儀器一共可存儲14次試驗結果，序號后有日期時間的為存儲的有效數據。若當間序號有內容，則寫入新數據可直接覆蓋原數據，所有存儲的數據只要不刷新可永久保存。
5．1．3刪除
進入【刪除】子菜單，按【左或右鍵】鍵選擇所要刪除的內容，按【確認】鍵刪除。
5．1．4打印全部
選擇【打印全部數據】子菜單，按【確認】鍵打印。打印已讀數據或當前測試全部數據。
5．2 設置

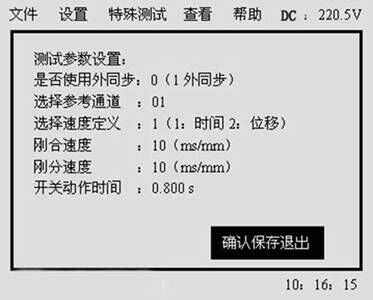

5．2．1進入【測試參數】子菜單，按【確認】鍵，屏幕顯示：

操作方法：按【左或右鍵】鍵移動光標到需要設置的項目上按【確認】鍵，則選中當前項，按【＋－】鍵進行設置，將光標移動到【確認保存退出】鍵上，按【確認】鍵即保存設置，若按【ESC】鍵則此項設置只用于當前試驗，不予保存。
5．2．2進入【時間設置】， 按【左或右鍵】鍵選擇所要調整的時間和日期，按【＋－】鍵進行調整，設置完成后按【確認】鍵保存退出。
5．2．3在【系統參數】子菜單中，【編碼器采樣模式】如選擇旋轉運動則必須設置【旋轉參考行程】，直線運動則不需設置。【直線脈沖系數】 【電壓校準系數】在出廠時已設定好，請用戶不要隨意更改。
5．2．4進入【電壓調節】子菜單。屏幕顯示電壓手動調節，根據屏幕提示操作。調整完后將光標移至【保存電壓】鍵，按【確認】鍵保存電壓退出，每次開機將顯示此設置電壓。
5．3高壓開關機械特性測試儀使用方法特殊測試
5．3．1 合閘低跳測試             分閘低跳測試
此項用于斷路器最低動作電壓測試。

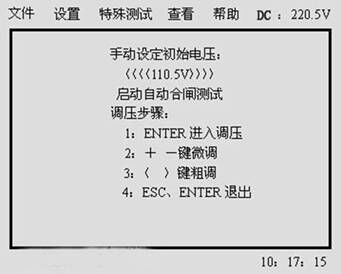

進入【合閘低跳】或【分閘低跳】子菜單，按【確認】鍵屏幕顯示設置初始電壓，按【確認】鍵進入，按【左或右鍵】鍵粗調【＋－】鍵細調電壓：再按【確認】儀器自動進行測試，斷路器動作后儀器會自動鎖住電壓值。做低電壓試驗時，儀器必須接地線、合分閘控制線、斷口信號線。
5．3．2合分測試、分合測試、合分合測試、分合分測試
此四項用于斷路器重合閘測試。
進入【特殊測試】子菜單，按【左或右鍵】鍵選擇所要測試的重合閘項目，按【確認】鍵儀器畫面將出現進行重合閘所需的時間設置。按【左或右鍵】鍵選擇，按【＋ －】鍵調整，再按【確認】鍵完成。將光標移至【啟動重合閘測試】鍵開始測試。
5．4高壓開關機械特性測試儀使用方法查看
5．4．1查看合/分閘數據
進入【查看合閘數據】或【查看分閘數據】子菜單，可查看當前合分閘測試數據或已打開的歷史合分閘數據。在屏幕右下方有【下一頁】和【打印】選項，【下一頁】鍵為查看下面數據。【打印】鍵為打印當前數據。
5．4．2行程時間曲線圖  電流時間曲線圖

進入【電流時間曲線圖】子菜單，可查看當前測試數據曲線或已打開的歷史數據曲線。將光標移至【軸線】，按【確認】鍵后移動【左或右鍵或【＋－】鍵，移動軸線對曲線進行分析。操作方法：將第一條軸線移至需鎖定的位置，按【確認】鍵會出現第二條軸線。將軸線移至相應位置。屏幕右上方出現所在位置的數據，S1表示第一條軸線的行程位置；S2表示第二條軸線的行程位置。XC表示兩條軸線之間的位移量，PV表示兩條軸線之間的平均速度。如將光標移至【打印】，按【確認】鍵，即可打印當前曲線圖。
5．4．3重合閘測試結果          重合閘測試曲線
可以查看重合閘測試結果或測試曲線，如需打印請按屏幕右下角打印鍵。
5．5幫助
5．5．1幫助主題
此項空白。
5．5．2關于
此項可查看儀器版本號與注冊標志。
5．6其他操作
打印機換紙：先拔出打印機（注意：不要拉出太長），打開儀器電源，同時按下【＋－】鍵，打印機指示燈亮，再按打印機上【SEL】鍵，指示燈滅，接著按一下【LF】鍵，打印機開始走紙，在將紙頭推入機頭進紙口，按一下【LF】鍵停止走紙。按【ESC】鍵退出，打印紙就裝好了，裝好打印機，即完成換紙。
注意：本打印機是熱敏打印機，用專用的熱敏打印紙。如打印紙裝好后不能打印請將打印紙換一面重裝。熱敏打印紙只有一面可打印。
六． 測量線的連接與傳感器的安裝
6．1高壓開關機械特性測試儀斷口信號接口與斷路器連接

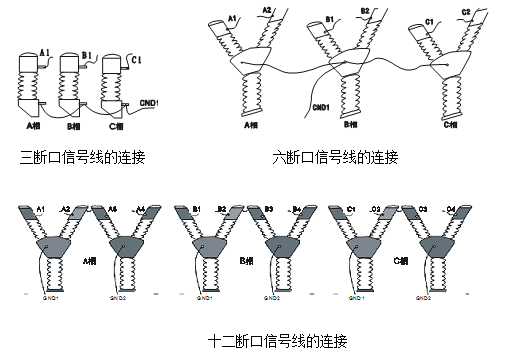

以下連接中，A1、A2、A3、A4接斷口線黃線，B1、B2、B3、B4接斷口線綠線，C1、C2、C3、C4接斷口線紅線，A1、B1、C1及A2、B2、C2斷口線的黑線為第一公共地GND1，A3、B3、C3 及A4、B4、C4斷口線的黑線為第二公共地GND2。
