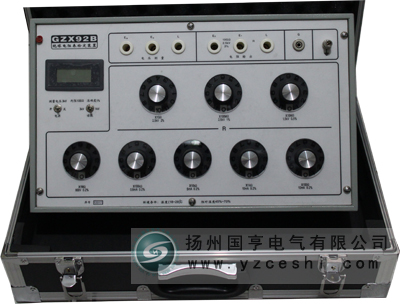

GZX92F絕緣電阻表檢定裝置

產 品 名 稱	主 要 技 術 參 數
GZX92A絕緣電阻表檢定裝置	電阻100Ω～200GΩ,0.2%,工作電壓5kV；5kV數字高壓表,1%，可測兆歐表開路、中值和峰值電壓�？赏�風去濕。
GZX92E絕緣電阻表檢定裝置	檢兆歐表100Ω～200GΩ 0.2%，工作電壓5kV, 5kV數字高壓表，1%；檢高阻計1kΩ～1TΩ，0.2%,工作電壓1kV，2kV 4 數字高壓表，1%，可測兆歐表開路、中值和峰值電壓。可測高阻計端電壓�？赏�風去濕。
GZX92F絕緣電阻表檢定裝置	電阻100Ω～1TΩ，0.1%，工作電壓5kV；5kV數字高壓表, 1%，可測各種絕緣電阻表電阻值、開路、中值和峰值電壓,可通風去濕。
GZX92G絕緣電阻表檢定裝置	電阻1kΩ～2TΩ,0.1%,工作電壓10kV；10kV數字高壓表, 1%，可測各種絕緣電阻表電阻值、開路、中值和峰值電壓,可通風去濕。

    絕緣電阻表檢定裝置是依據JJG622-1997絕緣電阻表檢定規程、JJG1005-2005電子式絕緣電阻表檢定規程和JJG1072-2011直流高壓高值電阻器檢定規程等有關文件研制生產的。該儀器設計了獨立的泄漏屏蔽端鈕和接地端鈕。它不僅可用于檢定各種型號的進口和國產模擬式絕緣電阻表、數字式絕緣電阻表、絕緣電阻測試儀的標準，以及作為直流標準高值電阻器使用。具有較長的技術壽命和機械壽命。

絕緣電阻表檢定裝置、高阻計

電阻測量范圍100Ω～1TΩ，調節細度100Ω。
電壓測量范圍為0～5kV。能測量絕緣電阻表的開路電壓、中值電壓和峰值電壓。
電阻輸出部分的準確度等級及工作電壓（電流):

阻    值	900GΩ	400GΩ	100GΩ	×10GΩ	×1GΩ	×100MΩ
準確度等級	5	5	2	2	1	1
標稱電壓	5000V	5000V	5000V	5000V	5000V	5000V

阻    值	×10MΩ	×1MΩ	×100kΩ	×10kΩ	×1kΩ	×100Ω
準確度等級	0.2	0.1	0.1	0.1	0.1	0.1
標稱電壓\流	2500V	1000V	1mA	5mA	10mA	10mA

一、絕緣電阻表檢定裝置電阻輸出（高壓高阻箱）部分
1.2  調節范圍：100Ω～1TΩ,調節細度為100Ω
1.3  使用環境條件
1.3.1  參 考 溫 度 范 圍： 17℃～23℃
1.3.2  標稱使用溫度范圍：  15℃～25℃
1.3.3  參 考 濕 度 范 圍： 30%～60%
1.3.4  標稱使用濕度范圍：  25%～75%
1.4  絕緣電阻：
檢定裝置中電阻輸出部分的電路，與電路無電氣連接的任何其它外部金屬間的絕緣電阻，在標稱電壓下測得的電阻值不小于1GΩ。
1.5  絕緣強度：
檢定裝置中電阻輸出部分的電路與測試用參考接地點之間，應能承受頻率為45～65Hz的實際正弦交流電壓6.75kV并歷時1min的試驗，而不出現擊穿與飛弧現象。
1.6  檢定裝置中電阻輸出部分輸出端的殘余電阻應＜1Ω，其變差＜0.1Ω。
1.7  外形尺寸： 442mm×270mm×145mm
1.8  重    量： ＜5kg
二、絕緣電阻表檢定裝置電壓測量（高壓直流數字電壓表）部分
2.1  測量范圍:  0～5500V DC
2.2  準 確 度:  ±（1 % 讀數±0.2%滿量程）
2.3  供電電源:  4.5 V  DC
2.4  顯    示:  四位半、液晶顯示
2.5  輸入電阻：≥10GΩ
2.6  峰值電壓測量回路滿足JJG622-1997絕緣電阻表檢定規程中圖3的要求。
2.6  供電電源采用DC4.5V電源，設置在箱體底部。
2.7  測量完畢，因峰值電壓測量線路中有電容，數表可能仍有電壓顯示，其數值在逐漸減小,屬于正�，F(xiàn)象。如將輸入端短路，儀表即顯示“0000”。
2.8  供電電壓不足時，請更換4.5V電池。
☆  需要注意：數表和風機不能同時使用。
☆  用戶在遵守說明書規定的使用和保存的條件下，從發貨之日起12個月內，儀器的主要技術指標達不到說明書中的標準的，可免費為用戶維修或更換。
三、電壓輸入(高壓直流數字電壓表)部分
2.1  使用前請閱讀本說明書，嚴禁帶電接線。
2.2  使用隨機所帶專用導線接線，特別要注意被測量端的極性。
2.3  測量直流高電壓或絕緣電阻表的開路電壓時，按圖4接線。
2.4  測量絕緣電阻表的中值電壓、跌落電壓時，按圖5接線。
2.5  測量絕緣電阻表的峰值電壓時，按圖6接線。
四、絕緣電阻表檢定裝置工作原理及結構
1.  電阻輸出（高壓高阻箱）部分
1.1  電阻輸出部分由九個十進制電阻盤和三只固定電阻組成，原理線路見下圖:

1.2 電阻輸出部分的開關選用高壓開關，是特制的高強度絕緣材料制成的輕壓力開關，絕緣電阻高，接觸電阻小，使用壽命長，免于清洗。
1.3 具有獨立的泄露屏蔽端鈕和接地端鈕。
1.4 電阻選用特制的高穩定性電阻元件，其溫度系數小，電壓系數小，年變化小，從而保證了高壓高阻箱的穩定性和準確度。
