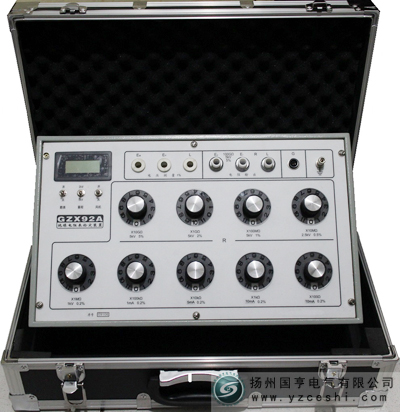

GZX92A兆歐表檢定裝置

    兆歐表檢定裝置是依據JJG622-1997絕緣電阻表檢定規程、JJG1005-2005電子式絕緣電阻表檢定規程和JJG1072-2011直流高壓高值電阻器檢定規程等有關文件研制生產的。該儀器設計了獨立的泄漏屏蔽端鈕和接地端鈕。它不僅可用于檢定各種型號的進口和國產模擬式絕緣電阻表、數字式絕緣電阻表、絕緣電阻測試儀的標準，以及作為直流標準高值電阻器使用。具有較長的技術壽命和機械壽命。
    兆歐表檢定裝置測量范圍100Ω～200GΩ，調節細度100Ω。
    兆歐表檢定裝置中電壓測量部分的標稱測量電壓為5kV DC，輸入阻抗≥10GΩ。本裝置能測量絕緣電阻表的開路電壓、中值電壓和峰值電壓。

兆歐表檢定裝置,絕緣電阻表檢定裝置,高壓高阻箱

1．電阻輸出（高壓高阻箱）部分
1.1  電阻輸出部分的準確度等級及工作電壓（電流）

阻    值	100GΩ	×10GΩ	×1GΩ	×100MΩ	×10MΩ	×1MΩ
準確度等級	5	5	2	1	0.5	0.2
標稱電壓	5000V	5000V	5000V	5000V	2500V	1000V

阻    值	×100kΩ	×10kΩ	×1kΩ	×100Ω
準確度等級	0.2	0.2	0.2	0.2
標 稱 電 流	1mA	5mA	10mA	10mA

1.2  調節范圍：100Ω～200GΩ,調節細度為100Ω
1.3  使用環境條件
    ⑴ 參 考 溫 度 范 圍： 17℃～23℃
    ⑵ 標稱使用溫度范圍：  15℃～25℃
    ⑶ 參 考 濕 度 范 圍： 30%～60%
⑷ 標稱使用濕度范圍：  25%～75%
  1.4  絕緣電阻：
檢定裝置中電阻輸出部分的電路與電路無電氣連接的任何其它外部金屬間的絕緣電阻，在標稱電壓下測得的電阻值不小于1GΩ。
1.5 絕緣強度：
兆歐表檢定裝置中電阻輸出部分的電路與測試用參考接地點之間，應能承受頻率為45～65Hz的實際正弦交流電壓6.75kV并歷時1min的試驗，而不出現擊穿與飛弧現象。
1.6  檢定裝置中電阻輸出部分輸出端的殘余電阻應＜1Ω，其變差＜0.1Ω。
1.7  外形尺寸： 442mm×270mm×145mm
1.8  重    量： ＜5kg
兆歐表檢定裝置是依據JJG622-1997絕緣電阻表檢定規程、JJG1005-2005電子式絕緣電阻表檢定規程和JJG1072-2．電壓輸入(高壓直流數字電壓表)部分
2.1  使用前請閱讀本說明書，嚴禁帶電接線。
2.2  使用隨機所帶專用導線接線，特別要注意被測量端極性。
2.3  測量直流高電壓或絕緣電阻表的開路電壓時，按圖4接線。
2.4  測量絕緣電阻表的中值電壓時，按圖5接線。
2.5  測量絕緣電阻表的峰值電壓時，按圖6接線。
2.6  供電電源采用DC4.5V電源，設置在箱體底部。
2.7  測量完畢，數表可能仍有電壓顯示，其數值在逐漸減小,屬于正�，F(xiàn)象。如將輸入端短路，儀表即顯示“0000”。
2.8  供電電壓不足時，請更換4.5V電池。
2． 電壓測量（高壓直流數字電壓表）部分
2.1  測量范圍:  0～5500V  DC
2.2  準 確 度:  ±（1 % 讀數±0.2滿量程）
2.3  供電電源:  DC4.5V
2.4  輸入電阻:  ≥10GΩ
2.5  顯    示:  四位半、液晶顯示
2.6  峰值電壓測量回路滿足JJG622-1997絕緣電阻表檢定規程中圖3的要求。
