GZX92E高壓高阻箱

   電子式絕緣電阻表檢定規程、JJG690-2000高絕緣電阻（高阻計）測量?jī)x和JJG1072-2011直流高壓高值電阻器檢定規程等有關文件研制生產的。高壓高阻箱設計了獨立的泄漏屏蔽端鈕和接地端鈕。高壓高阻箱不僅可用于檢定各種型號的進口和國產模擬式、電子式絕緣電阻表、絕緣電阻測試儀的標準，及絕緣電阻表開路電壓、中值電壓和峰值電壓，為拓寬適用范圍，本裝置能部分滿足檢定高阻計的需要，增設了檢定高阻計的電阻輸出端鈕和電壓測量端鈕，并擴大了電阻測量范圍�？勺鳛橹绷鳂�(biāo)準高值電阻器使用。具有較長的技術壽命和機械壽命。
   高壓高阻箱原理與結構:
   1. 電阻輸出（高壓高阻箱）部分

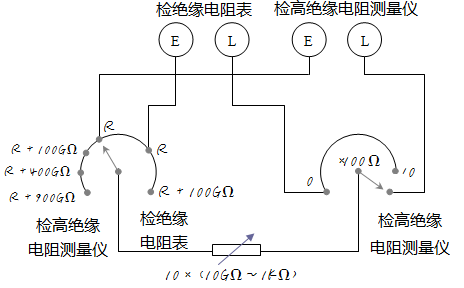

   電阻輸出部分原理線路見下圖：

1.1  檢絕緣電阻表電阻輸出
1.1.1 可調電阻部分： 10×（10GΩ＋1GΩ＋100MΩ＋10MΩ＋1MΩ＋100kΩ＋10kΩ＋1kΩ＋100Ω）。
1.1.2 固定電阻部分： 100GΩ，與可調電阻R串聯使用，即R＋100GΩ。
1.2 檢高絕緣電阻表電阻輸出
輸出端采用Q9專用插頭，由屏蔽導線連接
1.2.1可調電阻部分： 10×（10GΩ＋1GΩ＋100MΩ＋10MΩ＋1MΩ＋100kΩ＋10kΩ＋1kΩ）。
1.2.2 固定電阻部分： 100GΩ，400GΩ，900GΩ，與可調電阻R串聯使用，即R＋100GΩ，R＋400GΩ，R＋900GΩ。
1.3 電阻輸出部分的開關是輕壓開關，測量過程中先通后斷，測量過程中沒有開路現象。
1.4 具有獨立的泄露屏蔽端鈕和接地端鈕。
2．電壓測量（直流數字電壓表）部分
2.1 絕緣電阻表端電壓測量，集高壓直流數字電阻表與峰值電壓測量回路于一體
2.2 高壓直流數字電壓表采用高輸入阻抗的4 12 位表，具有5kv DC和1kV DC兩個量程。
2.3 高絕緣電阻測量?jī)x端電壓測量，具有1kV DC和100V DC兩個量程。

高壓高阻箱

1. 絕緣電阻
高壓高阻箱中電阻輸出部分的電路和與電路無電氣連接的任何其它外部金屬間的絕緣電阻，在標稱電壓下測得的電阻值不小于1GΩ。
2. 絕緣強度
高壓高阻箱中電阻輸出部分的電路與測試用參考接地點之間應能承受頻率為45～65Hz 的實際正弦波交流電壓6.75kV并歷時1min的試驗而無擊穿與飛弧現象。

1. 準確度等級及工作電壓（電流）
1.1  電阻輸出部分
1.1.1 可調電阻（共用電阻）部分

阻   值	×10GΩ	×1GΩ	×100MΩ	×10MΩ	×1MΩ
準確度等級	5	2	1	0.2	0.2
標稱電壓	5000V	5000V	5000V	2500V	1000V

阻    值	×100kΩ	×10kΩ	×1kΩ	×100Ω
準確度等級	0.2	0.2	0.2	0.2
標稱電流	1mA	5mA	10mA	10mA

1.1.2 固定電阻部分
1.1.2.1 檢絕緣電阻表

阻     值	100GΩ
準確度等級	5
標稱電壓	5000V

1.1.2.2 檢高絕緣電阻測量?jī)x

阻     值	100GΩ	400GΩ	900GΩ
準確度等級	5	5	5
標稱電壓	1000V	1000V	1000V

2. 高壓高阻箱調節范圍
2.1 用作檢絕緣電阻表標準時調節范圍為100Ω～200GΩ
2.2 用作檢高絕緣電阻測量?jī)x標準時調節范圍為1kΩ～1TΩ
3. 高壓高阻箱電壓測量部分
3.1  檢絕緣電阻表量程: 1kV DC、5kV DC
    檢高絕緣電阻測量?jī)x量程:100V DC、1kV DC
3.2  準 確 度: ±1% 讀數±0.2 %滿度
3.3  顯    示: 四位半、液晶顯示
3.4  供電電源: DC 9 V
3.5  輸入電阻：≥10GΩ
3.6 峰值電壓測量回路滿足JJG622-1997檢定規程中圖3要求
4. 高壓高阻箱使用環境條件
    4.1  參 考 溫 度 范 圍： 17℃～23℃
    4.2  標稱使用溫度范圍：  15℃～25℃
    4.3  參 考 相 對 濕 度： 30%～60%
    4.4  標稱使用濕度范圍：  25%～75%
5．電阻輸出端的殘余電阻＜1Ω，其變差＜0.1Ω。
6．外形尺寸： 495mm×240mm×140mm
7．重   量：  5kg
