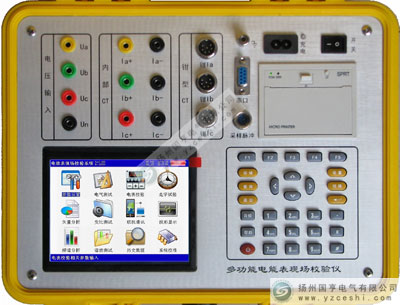

GH-6128智能WiFi三相電能表現場校驗儀

    GH-6128智能WiFi三相電能表現場校驗儀是集電參量測量、電能表校驗、接線判斷為一體的智能型手持終端以無線WiFi模式對測試單元進行操控高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高，同時配有鉗形電流互感器，使得現場接線簡便，無需斷開電流回路即可直接接入。
    目前市場上主流選型則主要分為單相和三相，而智能WiFi三相電能表現場校驗儀主要分為手持式和臺式，具體可由您自己來選配適合自己的。
    GH-6128智能WiFi雙操作三相電能表現場校驗儀采用大屏幕彩色液晶作為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，最多可存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。
    GH-6128智能WiFi三相電能表現場校驗儀在具備傳統電能表現場校驗儀全部功能的基礎上，打破傳統模式，創新采用Windows系統智能型手持終端以無線WiFi模式對測試單元進行操控，實現操作人員對儀器的遠程操控，又方便了管理者對現場測試情況的直觀了解、監督。

     智能WiFi三相電能表現場校驗儀電表接線原理：
     三相三線和三相四線測量原理簡介：
三相三線制測量是指使用兩個功率元件實現對三相線路的測量，相當于在電路中分別接入兩只電流表（串聯在A、C兩相）、兩只電壓表（分別并聯在AB之間和CB之間）和兩只功率表（電流線圈串聯在A、C相，電壓線圈并聯在AB和CB之間）
    三相四線制測量是指使用三個功率元件實現對三相線路的測量，相當于在電路中分別接入三只電流表（分別串聯在A、B、C三相）、三只電壓表（分別并聯在A、B、C各相對N相之間）和三只功率表（電流線圈分別串聯在A、B、C相，電壓線圈分別并聯在A、B、C對N之間）

智能WiFi雙操作模式三相電能表現場檢驗儀，智能WiFi三相電能表現場校驗儀

1、智能WiFi三相電能表現場校驗儀具備兩種操作模式：既可以通過平板電腦WiFi無線操控的模式，也可以單機操作，儀器本身具備大屏幕真彩色液晶顯示屏。
2、主機（測試單元）采用大屏幕高點陣彩色液晶顯示器；漢字、圖形化顯示，清晰度高；可獨立完成全部實驗
3、智能手持終端采用目前穩定的也是人們熟悉的Windows操作系統，高分辨率真彩液晶觸摸屏，操作簡便、易學；通過無線WiFi對測試單元進行操控，實現遠程測控。
4、可實時檢測三相電壓、電流、有功功率、無功功率、相角、功率因數、頻率、低壓CT的一次電流和二次電流、變比、極性；
5、直觀顯示向量圖，并直接給出三相三線計量裝置192種接線判定結果并給出各種情況的電量追補系數及接線改正的詳細說明；
6、高清攝像頭，方便進行現場拍照、錄音、錄像等取證工作；
7、外置U盤可直接拷貝內部?jī)?chǔ)存的數據，自動識別U盤，簡單便捷.
8外配掃描槍，條形碼、二維碼掃描功能，直接掃描被測表的識別號及用戶信息；
9、智能WiFi三相電能表現場校驗儀內置大容量數據存儲器，可存儲50000塊表的檢測數據；掉電后數據可保存100年以上；
10、智能手持終端自帶數據管理軟件，對儲存的測試數據進行統一管理，報表生成及打��；
11、可進行2～50次諧波的檢測，顯示各次諧波的含量或幅值；可自動計算總諧波失真度；
12、智能WiFi三相電能表現場校驗儀可顯示各相電壓和電流的實時波形，用于判斷電壓和電流的質量是否良好；
13、智能終端可以播放用戶操作指導視頻，便于使用人員熟練掌握儀器的使用方法。

1、輸入特性
電壓測量范圍：0~450V
電流測量范圍： 0~5A，內置互感器分為5A(CT)檔。鉗形互感器為5A（小鉗）、25A（小鉗）、100A（中鉗）、500A（中鉗）、400A（大鉗）、2000A（大鉗）六個檔位。（其中中型鉗表和大型鉗表為選配）
相角測量范圍：0~359.999°。
頻率測量范圍：45~55Hz。
2、準確度
計量校驗部分：
電壓：±0.05%（±0.1%）
電流：±0.05%（±0.1%）（鉗形互感器±0.5%）
有功功率：±0.05%（±0.1%）（鉗形互感器±0.5%）
無功功率：±0.3%（±0.5%）（鉗形互感器±1.0%）
有功電能：±0.05%（±0.1%）（鉗形互感器±0.5%）
無功電能：±0.3%（±0.5%）（鉗形互感器±1.0%）
頻率：±0.05%（±0.1%）
相位：±0.2°
3、電能質量
基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.
基波電壓和電流之間相位差的測量誤差：≤0.5°
諧波電壓含有率測量誤差：≤0.1％
諧波電流含有率測量誤差：≤0.2％
三相電壓不平衡度誤差：≤0.2％
4、工作溫度
工作溫度：－10℃~ +40℃
5、絕緣
⑴、電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。
          ⑵、工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。
6、標準電能脈沖常數
標準電能脈沖常數：內置互感器常數（FL）=10000 r/kW•h  ，
鉗型互感器常數（FL）：

5A	25A	100A	500A	400A	2000A
10000r/KW·h	2000 r/KW·h	500 r/KW·h	100 r/KW·h	125 r/KW·h	25 r/KW·h
