油浸式試驗變壓器現場試驗接線圖及注意事項

油浸式試驗變壓器現場試驗接線圖及注意事項：

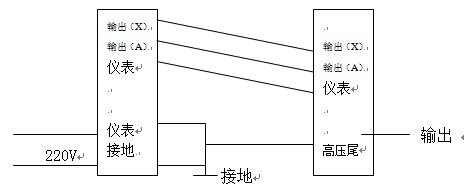

1、 按接線示意圖接好工作線，必須注意，使用該試驗變壓器時必須將“高壓尾”可靠接地。

2、 接通電源前，須先將操作箱（臺）調壓器調至零位。電源接通后，綠色指示燈亮，按下啟動按鈕，紅色指示燈亮，表示變壓器已通電等待升壓。
3、 以1.5-2KV/S的速度沿順時針方向均勻旋轉調壓器手柄升壓，并密切注意儀表指示及被試品情況，當泄露電流過大或被試品擊穿時，過流保護繼電器會迅速切斷電源。
4、 油浸式試驗變壓器試驗完畢，應勻速將調壓器調至零位。
5、 如試驗中發現電壓表指針擺動大，電流表指示數值急劇增加，或被試品冒煙、跳弧、有焦位和異常響聲時,應立即降壓、切斷電源、檢查原因。
6、 油浸式試驗變壓器作直流試驗時，須將高壓套管里的硅堆短路桿（D）和串激抽頭接線桿（C）旋松抽出，并用干凈的絕緣紙包好。作完直流試驗后作交流電壓試驗時,必須旋入兩短路桿。
7、 直流試驗時應加限流電阻和濾波電容，以防損壞硅堆。
8、 環境;溫度過高時，套管頂部可能有少量油溢出，系正�，F(xiàn)象。當直流試驗時，若在套管的內壁出現明顯電暈，一般為少油現象，此時應取出短路桿，從其孔內用注射器予以補注合格的25＃變壓器油。
9、 試驗變壓器串激使用時，必須注意操作箱的輸出端（A）、（X）與第一臺試驗變壓器輸出端、(x)相應聯系，第一臺試驗變壓器的輸出端（A、X）與第二臺JT1上的試驗變壓器輸入端、(x)相應聯接外，其殼體應與初級變壓器輸入相聯，第三臺JT2上的試驗變壓器輸入端、(x)與第二臺JT1上的試驗變壓器套管頂部輸出端（A）、（X）相聯
