電纜故障測試儀之低壓脈沖測試法操作步驟方法

電纜故障測試儀之低壓脈沖測試法操作步驟方法：
一、低壓脈沖法測試對象
低壓脈沖測試法適用于測試電纜的開路、短路故障及電纜全長和電波的傳輸速度。凡是電纜的相間或相對地絕緣電阻下降至該電纜特性阻抗，甚至直流電阻為零的故障均為低阻或短路故障。凡是電纜絕緣電阻無窮大到雖與正常電纜的絕緣電阻相同，但電壓卻不能饋至用戶端的故障均為開路故障，或稱斷路故障。
二、低壓脈沖法操作步驟
1、屏幕顯示“開機狀態標志”時。
2、按任意一個數字鍵，使儀器處于“工作種類選擇”狀態（具體操作見第一章“功能鍵介紹”），然后按“1”鍵，儀器便工作在低壓脈沖測試狀態。
3、脈沖寬度選擇。脈沖寬度預置“0.2μs”時可測短于1000米的電纜,脈沖寬度預置“2μs”時，電纜測試長度則能達到10多公里。
4、按“采樣”鍵，根據采樣波形調節振幅和移位旋鈕，使波形幅度處于合適位置（即無限幅）。
5、介質選擇。按 “介質”鍵， 根據實際電纜進行介質選擇。儀器預置了四種常用電力電纜的傳播速度和一個“自選速度”。每按一次該鍵，屏幕上方循環轉換一次介質：“油浸紙：160m/μs；不滴流160 m/μs；交聯172 m/μs；聚氯184 m/μs；自選速度”。當實際電纜不屬于上述四種常用電力電纜時，則可置“自選速度”位，此時，可通過多功能數字鍵輸入被測電纜的傳播速度。
6、電纜故障測試儀采樣頻率選擇，屏幕上方顯示的頻率“40MHZ”字樣，表示儀器高速轉換器的采樣頻率為40MHZ，儀器預置有40MHZ、、20MHZ、、10MHZ和5MHZ四種采樣頻率，測試電纜時，可根據被測電纜故障點到測試端的距離來選擇。若電纜長度（或故障點）在幾十米到1000米范圍內，可選用40MHz采樣頻率；在1000米到2500米范圍內，可選用20MHz采樣頻率；在2500米到3500米范圍內可選用10MHz采樣頻率；若電纜特長或故障距離較遠時，則選用5MHz采樣頻率。

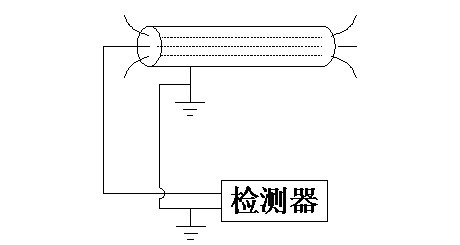

7、將測試線插頭插到儀器的輸入插口上，測試線的芯線（紅色夾）與電纜相線連接，測試線的屏蔽層連線（黑色夾）與電纜地線連接，如圖2.1所示：

8、電纜故障測試儀按 “采樣”鍵，則屏幕顯示出如圖2.2、圖2.3所示波形：

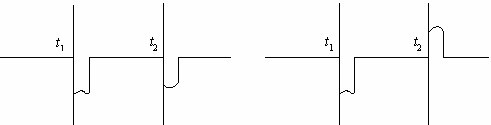

            圖2.2  開路故障波形                           圖2.3  短路低阻故障波形
