絕緣靴手套耐壓試驗裝置操作(使用)說明書

絕緣靴手套耐壓試驗裝置操作(使用)說明書：
電氣連接好后，測試人員應遠離高壓測試裝置，用數據處理裝置進行試驗操作。
分別打開高壓測試裝置和數據處理裝置的電源開關，高壓測試裝置上紅色電源指示燈亮

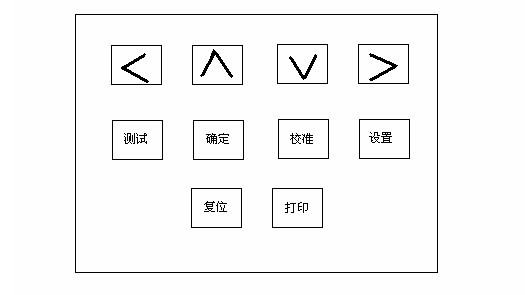

1.數據處理裝置鍵盤介紹：數據處理裝置鍵盤共有10個鍵位，如下圖：

說明：（1） ←，→鍵：用于數值移位，如從十位移到個位
或從個位移到十位；
          （2）↑，↓鍵： 用于數值增減，如從9減到8
                                        或從7增到8；
                          也用于項目選擇。
          （3） 校準：用于每年的表頭校準；
          （4） 復位：回到開機狀態；
          （5） 打印：測試完成后，打印出測試報告；
          （6） 設置：對試件的測試電壓、泄漏電流及試驗時間進行設置；
          （7） 測試：選擇不同的試件進行測試；
          （8） 確認：對上一步項目或動作進行確認。
2．測試絕緣靴：
 （1）上電后，屏幕顯示：

（2）按“校正”鍵屏幕顯示：

用←、↑、→、↓ 鍵可對日期時間進行修改。
（3）按“復位”鍵回到⑴， 無論何時按“復位”鍵都回（1）
（4）按“設置”鍵：屏幕顯示

用←、↑、→、↓ 鍵進行選擇1，按“確認”鍵，
（5）屏幕顯示：

用←、↑、→、↓ 鍵修正時間、電壓、電流。按“確認”鍵保存。按“復位”鍵回到⑴
（6） 按“測試”鍵，屏幕顯示

（7）用←、↑、→、↓ 鍵進行選擇，選1按“確認”鍵
（8）屏幕進入測試界面，此時測試?yán)^電器吸合。高壓測試裝置上測試指示燈亮，屏幕顯示：

此時顯示的電壓與電流是輸入信號的對應值。
（9）絕緣靴手套耐壓試驗裝置將實際電壓與測試電壓進行比較
  如實際電壓>與測試電壓，則降壓繼電器吸合；
如實際電壓<與測試電壓，則升壓繼電器吸合；
如實際電壓=與測試電壓，（誤差不小于±3%）則升壓、降壓繼電器都釋放。測試時間開始倒計時。數據處理裝置上計時燈亮。
（10）監測六路電流將實測電流與設定電流進行比較，如六路實測電流中任一路大于設定電流，則故障繼電器吸合，高壓測試裝置上發出聲光報警，降壓繼電器吸合，數據處理裝置上六路指示燈中故障回路相對應的燈亮，倒計時中斷。實測電壓到0后，降壓繼電器釋放。按“復位”鍵回到⑴重新測試。
如六路監測電流中任一路都小于設定電流，則測試時間倒計時到0后，數據處理裝置上計時燈滅，降壓繼電器吸合，把電壓降為0。
（11）按“打印”鍵，打印出如下測試報告。
       高壓絕緣靴測試報告
        測試電壓：25KV
        測試時間：60S
        實際電壓：25.2KV
        泄漏電流：I1=5.2MA
I2=5.3MA
                  I3=5.2MA
I4=5.4MA
                  I5=5.2MA
I6=5.3MA
        測試結論：合格
        測試日期：2006.01.18
（12） 按“復位”鍵回到⑴，所有繼電器釋放，指示燈滅回復初始狀態，開始下一輪測試。
