低頻信號發生器使用方法及控制部分

一、低頻信號發生器的面板大致可分為三個主要部分，即輸出控制部分、頻率調節部分以及電壓輸出及接點接入部分。
1、輸出控制部分：
如下圖所示： 上半部為電壓顯示，下部左側為輸出開關和輸出指示燈，右側為電壓幅度調節旋鈕

2、頻率調節部分：
如下圖所示： 上部為頻率顯示，下部是頻率調節，分為粗調和細調兩個旋鈕。中間有一個接點指示燈，當接在接點插座的接點接通時該指示燈點亮。

3、電壓輸出及接點接入部分：

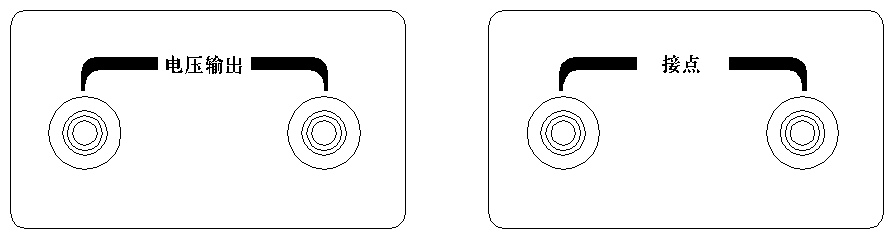

如下圖所示：輸出部分包括左側的電壓輸出插座和右側的接點插座，當接點插座所接的接點閉合時接點指示燈點亮。

二、超低頻信號發生器使用方法
1.使用前的準備：
打開電源開關，將電壓輸出接到測量的負載上，同時將負載的空接點接至面板上的接點插座。然后分別調節頻率的粗調和細調旋鈕以及電壓幅度調節旋鈕，將輸出頻率及幅度調至所需要的值。由于輸出開關沒有打開，所以此時輸出插座并無電壓輸出。
注意：接入的負載接點應該為不帶電的常開接點。請不要將帶電接點接到設備上，以免損壞儀器
2、操作：
 在檢查接線無誤后，打開輸出開關，輸出指示燈會點亮。調節輸出旋鈕到被測繼電器額定電壓值，電壓被加到負載上，通過緩慢調節頻率控制部分的粗調和細調旋鈕可改變輸出頻率。當負載空接點動作時，當前的頻率顯示值會被鎖存，顯示值閃爍三次，同時蜂鳴器鳴響，以提示接點已動作，顯示值鎖存閃爍三次后恢復顯示，當繼電器再次動作則重復上述狀態，測試完畢后，再按輸出開關按鈕，輸出則關閉。
