GHDP低頻信號發生器

    GHDP低頻信號發生器采用單片機波形合成發生器產生高精度，低失真的正弦波電壓，可用于校驗頻率繼電器，同步繼電器等，也可作為低頻變頻電源使用。
    GHDP低頻信號發生器具有讀數直觀，準確，性能穩定，操作方便等特點。關鍵器件采用進口元件，是一種有著的試驗儀器。


低頻信號發生器工作原理:

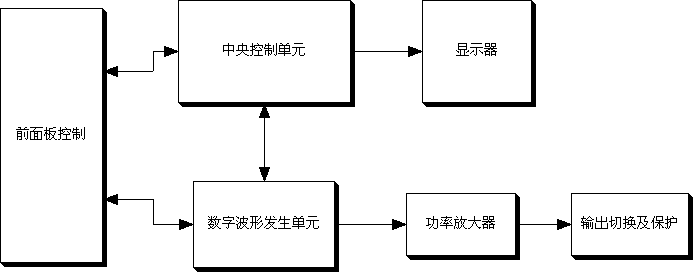

工頻信號發生器的原理框圖如上圖所示。它主要由數字波形發生部分、功率放大部分、以及中央控制單元等組成。通過前面板控制數字波形發生單元產生一個頻率及幅度非常穩定的數字合成的正弦波，然后送到功率放大器進行放大。最后經過輸出切換及短路保護后輸出。中央控制單元?jiǎng)t負責測量輸出頻率及輸出幅度，并監視整個系統的工作狀態是否正常。

低頻信號發生器

1、低頻信號發生器具有讀數直觀;
2、性能穩定，操作方便;
3、關鍵器件采用進口元件，是一種有著的試驗儀器。

項目	技術指標及參數	備注
頻率輸出范圍	35Hz ~ 75Hz	正弦波
波形失真度	0.5%
電壓輸出范圍	0 ~ 450V
額定輸出功率	50VA
電壓測量準確度	±1%±2個字	滿量程
頻率測量準確度	±0.02%±2個字
電源	220V±10%
工作環境	環境溫度:0°～40°相對濕度:≤80%

低頻信號發生器注意事項:
為了您和設備的安全，請操作人員仔細閱讀以下內容:
1．試驗時機殼可靠接地。
2．試驗時不允許不相干的物品堆放在設備面板上和周圍。
3．開機前請檢查電源電壓:交流220V±10%  50Hz。
4．更換保險管和配件時，請使用與本儀器相同的型號。
5．本儀器注意防潮、防油污。
6．試驗時請確認被測設備已斷電，并與其它帶電設備斷開。
7．為了安全，在測試時前請將未被測試開路的繞組端子全部對地短路
低頻信號發生器保養、維修
1．驗證設備的可用性
    儀器在使用前首先觀察儀器外觀是否有破損。通電后檢查儀器表頭是否有顯示，顯示是否完整，對長期沒有使用的儀器還應檢查其輸出部分接線柱是否銹蝕、老化現象，否則應及時清理完好再使用。使用時請參照“使用操作”方法。
2．設備的保養
    每次完成試驗后，清整儀器接線柱上的連線，關閉電源，斷開電源插頭，蓋上機箱蓋，放置在干燥無塵、通風無腐蝕性氣體的室內。
3．低頻信號發生器保險管的更換方法
    儀器的保險管與儀器的電源插座連為一體，更換時首先應拔掉電源線，用小一字改錐從上方撥出保險盒
