JDB-1接地電阻表檢定裝置

JDB-1	接地電阻表檢定裝置	0.05%	0.010Ω～2kΩ	輔助接地電阻0,5,1,2,5 (kΩ)， 準確度2%
JDB-2			0.010Ω～20kΩ

   接地電阻表是根據電位補償原理生產的安全型儀表。它操作簡單、攜帶方便，廣泛用于測量單個接地體和集中接地體的接地電阻。接地電阻的測量是監測接地質量，保證用電安全的重要措施。
    接地電阻表的國家檢定規程是JJG366-2004接地電阻表檢定規程。
    JDB-1接地電阻表檢定裝置是檢定接地電阻表的標準儀器，完全符合JJG366-2004對標準器的要求，可檢定各種準確度等級的和各種型號的模擬式和數字式接地電阻表。不得用于接地導通電阻表(工作電流為AC 25A)及大地網接地電阻表的檢定�？梢宰麟娮柘涫褂�，起始電阻10mΩ，即×0.01Ω測量盤從1開始，不設零位。分辨力達1mΩ。
    接地電阻表檢定裝置工作原理:
原理線路如下：

rE ：0.010Ω～2001.110Ω
rP =0Ω，500Ω，1000Ω，2000Ω，5000Ω
rC =0Ω，500Ω，1000Ω，2000Ω，5000Ω
圖中:rE為模擬接地電阻（標準電阻器）
rP為模擬輔助接地電阻
rC為模擬輔助接地電阻

接地電阻表檢定裝置

6. 成套性
6.1  檢定裝量1臺
6.2  專用導線1組
6.3  說明書1份
6.4  檢定證書1份
6.5  專用包裝箱1只

2.1 電阻輸出范圍0.010Ω～2001.110Ω；分辨力：1mΩ。
2.2 模擬接地電阻rE（標準電阻器）

阻值（Ω）	×102	×101	×100	×10-1	×10-2	×10-3
功率、電流	0.25W	0.25W	0.25W	0.5A	0.5A	0.5A
準確度（％）	0.05	0.05	0.1	0.5	5.0	20

2.3 模擬輔助接地電阻rP、rC（輔助接地電阻）

阻值（Ω）		0	500		1000		2000		5000
	準確度（％）	(＜0.1Ω)		2.0		2.0		2.0		2.0
	功率（W）	rp　2W     rc 2W

2.4 使用環境：溫度20℃±5℃; 相對濕度40％～70％RH
2.5 重量＜2.5kg
2.6 體積305mm×160mm×110mm

3.接地電阻表檢定裝置使用方法
基本誤差檢定采用直接比較法。

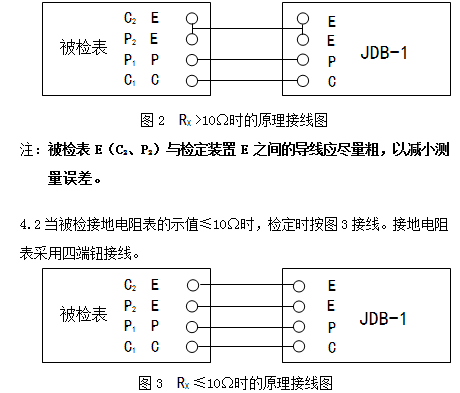

3.1 當被檢接地電阻表的示值>10Ω時，檢定時按圖2接線。接地電阻表采用三端鈕接線。

3.3  基本誤差檢定時，將模擬輔助接地電阻rp和rc的阻值置500Ω，即將裝置中輔助接地電阻開關置500Ω處。
3.4  檢定模擬式接地電阻表時采用符合測量法。轉動接地電阻表，使手搖發電機搖柄轉速達到規定值（電池式接地電阻表工作電壓應符合規定值），調節標準電阻器rE，使被檢表的指針與對應的帶數字的分度線吻合。
3.6 輔助接地電阻影響試驗
在檢定接地電阻表電阻量程的上限時，將輔助接地電阻開關分置于0Ω，1000Ω，2000Ω和5000Ω各檢定一次，檢定結果與輔助接地電阻為500Ω時的檢定值之差，即為輔助接地電阻影響試驗值。

4. 接地電阻表檢定裝置裝置的檢定
4.1 模擬接地電阻（標準電阻器）rE的檢定
電阻輸出端為E、E ；P、C（rp 、rc為0）四端，用四端鈕接線，按檢定電阻箱的方法檢定。
4.2  模擬輔助接地電阻rp、rc的檢定
4.2.1 rP檢定時,電阻輸出端為E、E (rE為0.010Ω)；P、P
4.2.2 rC檢定時,電阻輸出端為E、E (rE為0.010Ω)；C、C
