GH-GYD工頻耐壓試驗裝置

產品簡介：

     類型:
    油浸式、充氣式、干式試、輕便智能型
    油浸式交直流工頻耐壓試驗裝置：
    采用單框芯式鐵芯結構。初級繞組繞在鐵芯上,高壓繞組在外,這種同軸布置減少了漏磁通,因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構,整體外形顯得美觀大方
    充氣式工頻耐壓試驗裝置：
    采用單框芯式鐵芯結構。初級繞組繞在鐵芯上,高壓繞組在外,這種同軸布置減少了漏磁通,因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構,整體外形顯得美觀大方
    干式工頻耐壓試驗裝置：
    采用線圈繞組環氧真空澆注及CD型鐵芯的新工藝,和同類產品油浸式變壓器相比,明顯地降低重量,減少體積,在質量上提高了絕緣強度和抗?jié)癯潭?并有效地削弱了漏磁而大大加強
    輕便智能型：
    用來測量各種電器產品的耐壓（WITHSTANDING VOLTAGE簡稱“W”）和絕緣（INSULATION，簡稱“I”）。測試過程中采用單片機自動控制電路、自動轉換，自動數據處理，一次完成耐壓試驗及漏電流、絕緣電阻的測試，尤更適用于自動生產線使用。操作使用方便，特別適用家用電器、儀器儀表、元器件、電線電纜等各種電器設備等產品的測試，當配用適當?shù)臋z測頭，亦可用于化工材料產品的耐壓和絕緣電阻的測試。

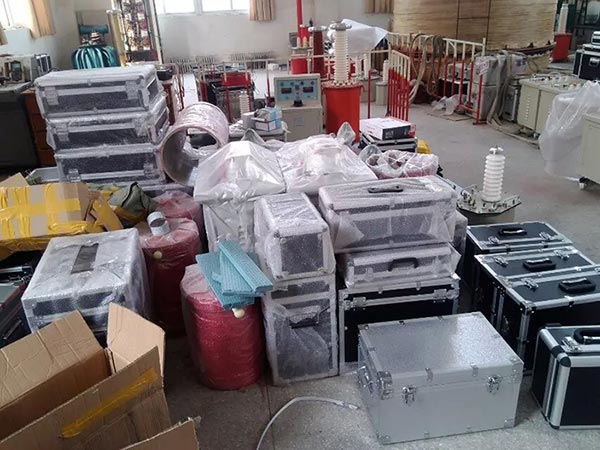

現場成功案例

工頻耐壓試驗裝置

產品別稱：

油浸式交直流工頻耐壓試驗裝置、充氣式工頻耐壓試驗裝置、干式、輕便智能型

產品特點：

1．緣結構方面，根據變壓器油“距離效應”原理，采用多層次絕緣，把變壓器內的內絕緣分割成多路油道，從而提高絕緣程度，縮小了體積。
2．解決了TDM系列變壓器的滲漏油問題，由于TDM系列變壓器無儲油器，所以當氣溫過高時，油膨脹后從油咀滲漏出來，而該系列產品將注油孔設在套管頂部，套管中油與器身中油相通。所以該套管除具有裝硅堆．短路桿和串激桿等功用外，還相當于變壓器儲油器。
3．采用金屬固定引線和均壓，從而消除了放電現象。
4．漬箱結構緊湊，外觀新穎，體積小．重量輕。
5．鐵芯為單框芯式，使用DQ型，0.30mm冷軋取向硅鋼片疊成，用新的特殊材料予以緊固，取代了傳統的穿芯螺桿。線圈為同心圓筒．多層塔式結構。

技術參數：

型號	容量	高壓電壓（KV）		高壓電流（mA）		低壓輸入		變比	溫升℃
型號	(KVA)	AC	DC	AC	DC	電壓 (V）	電流（A）	高/儀	30 分鐘
GH-GYD1.5/50	1.5	50	70	30	15	200	7.5	500	10
GH-GYD3/50	3	50	70	60	15	200	15	500	10
GH-GYD5/50	5	50	70	100	15	200	25	500	10
GH-GYD10/50	10	50	70	200	50	200	50	500	10
GH-GYD20/50	20	50	70	400	100	400	50	500	10
GH-GYD30/50	30	50	70	600	100	400	75	500	10
GH-GYD40/50	40	50	70	800	105	400	100	500	10
GH-GYD50/50	50	50	70	1000	100	400	125	500	10
GH-GYD10/100	10	100	140	100	50	200	50	1000	10
GH-GYD20/100	20	100	140	200	100	400	50	1000	10
GH-GYD30/100	30	100	140	300	100	400	75	1000	10
GH-GYD40/100	40	100	140	400	100	400	100	1000	10
GH-GYD50/100	50	100	140	500	100	400	125	1000	10
GH-GYD20/150	20	150	210	133	100	400	50	1500	10
GH-GYD30/150	30	150	210	200	100	400	75	1500	10
GH-GYD40/150	40	150	210	267	100	400	100	1500	10
GH-GYD50/150	50	150	210	333	100	400	125	1500	10
GH-GYD100/150	100	150	210	667	150	400	250	1500	10
