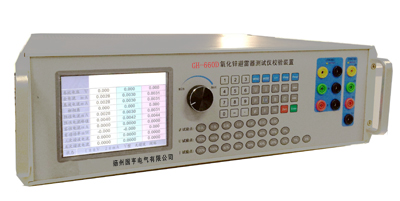

GH-660D氧化鋅避雷器測試儀校驗裝置

氧化鋅避雷器測試儀校驗裝置

氧化鋅避雷器測試儀校驗裝置可以針對目前市場上主流的氧化鋅避雷器測試儀的全電流、阻性電流、容性電流、相位角、參比電壓、諧波電流、基波有功功率等測量性能進行校準檢定。
氧化鋅避雷器測試儀校驗裝置主要包括如下功能、特點：
1、校驗裝置采用標準源方式。具有準確度高、穩定性好和使用便捷等優點。
2、校驗裝置可對氧化鋅避雷器測試儀的全電流、阻性電流、容性電流、基波有功功率等測量功能進行校準。
3、校驗裝置可對氧化鋅避雷器測試儀的相位角測量功能進行校準。
4、校驗裝置可對氧化鋅避雷器測試儀的參比電壓測量進行校準。
5、校驗裝置可對氧化鋅避雷器測試儀的諧波電流分量測量進行校準。
6、校驗裝置能給試驗人員提供友好的人機界面，并且操作方便、性能穩定、安全可靠。
7、可進行三相同時校驗。

主要參數
全電流輸出范圍	0.0010 mA～20.000mA	允許誤差 ±0.05％
參比電壓輸出范圍	0.100V～380.000V	允許誤差 ±0.05％
相位角輸出范圍	-180.000～180.000°	允許誤差 ±0.050°
諧波電流分量輸出范圍	0.0～40.0%	允許誤差 ±0.2％
環境條件
工作溫度	0℃～40℃
相對濕度	≤85%
儲存條件	-30℃～60℃
其他
工作電源	AC220V±15%
體積	450×440×132㎜，重量:20㎏

3.1  三相交流電壓輸出
 量程：              57.7V、100V、220V、380V
調節范圍：         （0～120）%RG
調節細度：          0.002%RG
準確度：            0.05%RG
穩定度：            0.01%/2min
失真度：            ≤0.2%（非容性負載）
輸出負載：          每相30VA
3.2  三相交流電流輸出
量程：              1mA、20mA
調節范圍：         （0～120）%RG
調節細度：          0.002%RG
準確度：            0.05%RG；
穩定度：            0.01%/2min
失真度：            ≤0.2%（非容性負載）
輸出負載：          輸出電壓22V
3.3  功率輸出
有功準確度：        0.05%RG
無功準確度：        0.1%RG
穩定度：            0.01%/2min
3.4  相位輸出
調節范圍：          0°～359.99°
分辨率：            0.01°
準確度：            0.05°
3.5  功率因數
調節范圍：          -1.0000～0.000～+1.0000
分辨率：            0.0001
準確度：            0.05%
3.6  頻率輸出
 頻率模式：         同頻模式、異頻模式
調節范圍：          45Hz～65Hz
分辨率：            0.001Hz
準確度：            0.002Hz
3.7  三相電壓、電流對稱度和相位對稱度
電壓、電流對稱度：  ≤0.02%
相位對稱度：  ≤0.05°
3.8  電壓電流諧波輸出
諧波次數：          2～63次
諧波含量：          0～40%
諧波相位：          0～359.99°
準確度：          2～31次（0.2%±0.05%）RD
                                 32～63次（0.8%±0.08%）RD


氧化鋅避雷器測試儀校驗裝置注意事項:
1. 用戶可以直接配置的參數為參比電壓幅值、基波電流幅值、相位角、諧波電流幅值、諧波電流頻率。阻性電流分量、容性電流分量、基波有功功率屬于計算結果，不需要直接進行配置。諧波電流初相角始終設定為0度，也不需要直接進行配置。
2. 基波有功功率指的是參比電壓和全電流基波阻性電流分量相乘結果。
3. B相參比電壓、C相參比電壓的初相角定義為B、C相參比電壓相對于A相參比電壓的初始相位角；而B(niǎo)相基波電流、C相基波電流的初相角定義為B、C相基波電流相對于B、C相參比電壓的各自的初始相位角。用戶使用中請注意。
4. 在“幅值表示方法”里面用戶可以選擇電壓、電流幅值的表示方式為真有效值表示還是峰值表示。
5. 在“試驗方案選擇”中，用戶可以選擇一些常用的檢定點，可以節省用戶的工作時間。
6. 在“通信串口選擇”中可以對通信口進行選擇。
7. 用戶注意：校驗工作開始前，需要確認試品（即氧化鋅避雷器測試儀）參比電壓端子的交流輸入阻抗符合行業標準要求即大于100kΩ，并且試品的參比電壓端子和全電流輸入端子接入本校驗裝置相應端子時接線不能發生錯誤（如將試品的電流輸入端子接入本校驗裝置的參比電壓輸出端），否則可能會對本校驗裝置產生破壞。
