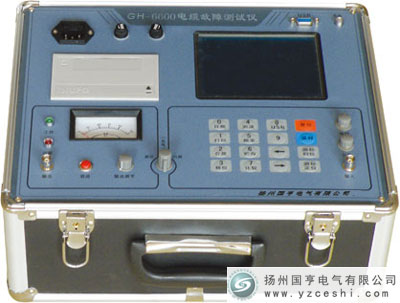

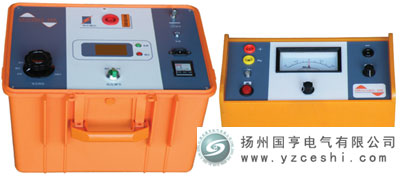

GH-6600電纜故障測試儀

    GH-6600電纜故障測試儀具有雙屏顯示功能。即可用筆記本電腦進行測試與管理，也可獨立采用液晶顯示方式進行操作。GH-6600電纜故障測試儀采用了新的生產工藝和原件材料，減少了體積和重量更易于用戶使用的方便。
    電纜故障測試儀由閃測、尋徑、定點三大部分組成。
    電纜閃測儀可在故障電纜的一端測試出距故障點的距離。也可用來測電纜的長度和電波在電纜中傳播速度。
    定點儀用于故障點的定位，在故障點距離的測量范圍內沿著電纜走向地探測出故障點的具體位置。
    路徑儀產生調制脈沖信號供尋測電纜走向及地埋深度時用。
    電力電纜故障一般可分為兩大類：低阻(短路)和高阻（斷路）故障。GH-6600電纜故障測試儀根據電波在電纜中傳輸?shù)倪^程中，遇到電纜的特性阻抗發生變化的地方會產生反射波的原理對電纜故障進行測試。GH-6600電纜故障測試儀再根據電波在電纜中的傳播速度和兩次反射波的特征拐點代表的時間，可測出故障點到測試端的距離


電纜故障測試儀測試原理:

    電力電纜故障一般可分為兩大類：低阻(短路)和高阻（斷路）故障。儀器根據電波在電纜中傳輸?shù)倪^程中，遇到電纜的特性阻抗發生變化的地方會產生反射波的原理對電纜故障進行測試。再根據電波在電纜中的傳播速度和兩次反射波的特征拐點代表的時間，可測出故障點到測試端的距離。
計算公式為： S=VT/2
S代表故障點距測試端的距離
V代表電波在電纜中的傳播速度
T代表電波在電纜中來回傳播所需要的時間
這樣，在V和T已測定的情況下，就可計算出S，即故障點距測試端的準確距離。

電纜故障檢測儀、高壓電纜故障測試儀、電纜故障儀、定點儀、路徑儀、電纜故障尋徑儀、電纜故障尋蹤儀、便攜式電纜故障定位系統

1、電纜故障測試儀可測試35KV以下電壓等級的各種電力電纜的各類故障。常見的油浸紙電纜、交聯聚乙烯電纜、不滴流電纜和聚氯乙烯電纜等四種電纜的電波傳播速度已經在儀器中預置。
2、測試距離：雙端測試距離﹥16km。
3、單端盲區距離：﹤15米。（是指低壓脈沖法。高壓法不存在盲區）
4、四種波形采樣頻率：40MHz、、20MHz、10MHz、5MHz。
5、低壓脈沖寬度：0.1μs、0.2μs、0.5μs、2μs。
6、誤差：相對誤差小于±2%。定點誤差小于10cm。
7、分辯率：V/2f（米）
V：電波在電纜中的傳播速度。
f：實際采樣頻率。
8、液晶顯示器：320×240點陣、6英寸。
9、電纜故障測試儀采用單豎線光游標，在游標定位后再移動游標，可從屏幕上直接顯示故障點距測試端距離。
10、備有“專家系統”。在獲得測試波形及有關參數后，如需保存波形及有關參數，可利用儀器中存貯器將測試波形及參數進行貯存，可隨機打印作為留檔使用。

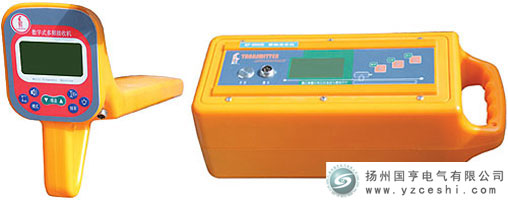

1、功能
電纜故障測試儀可輸出脈沖的正弦波信號，與接收儀配合使用可對地埋電纜的走向及地埋深度進行探測。
2、技術指標
①． 信號頻率：15KHz
②． 輸出功率：≥30W
③． 輸出方式：斷續
④． 工作電壓：AC220V±10%   50Hz
⑤． 使用環境溫度：－50C～400C
四、定點儀性能指標
1、測試靈敏度
信雜比優于20:1情況下輸入信號不大于10μv.
2、工作種類
定I——信號經過300周濾波器放大收聽
定II——信號直接放大收聽
路徑儀——探測電纜埋設的走向及埋設深度時使用
3、輸入阻抗≥1.2kΩ
4、使用高阻耳機
5、工作電壓：9V±10%
6、工作電流：定點工作5mA，路徑工作7mA
7、使用環境溫度：－200C～400C
