GH-6230直流電機片間電阻測試儀

    GH-6230直流電機片間電阻測試儀是直流電機檢測的專用設備,可通過對直流電機電樞片間電阻的檢測，可有效檢測換向片與繞組的焊接是否良好，繞組是否有斷路、短路等不良現象。本儀器采用高精度恒流電源，是直流電機生產和維護的設備。
    直流電機片間電阻測試儀是檢測定子線圈電阻平衡度的有效手段。電力設備預防性試驗規程中，對此試驗有專門規定。直流電機片間電阻測試儀由恒流電源和電壓檢測電路及控制電路組成，輸出電流可調整，電流穩定，電壓數值由四位半數字電壓表頭顯示，數據直讀，大大提高測量速度。

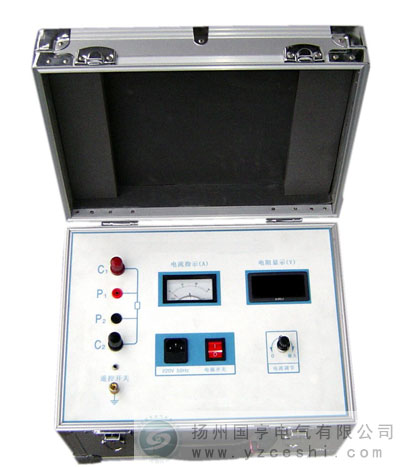

直流電機片間電阻測試儀

1、遙控插孔：電流通斷指令輸入口，控制電流源的開啟與關閉
2、電流調節: 調整輸出電流值，順時針旋轉增加電流，逆時針旋轉減小電流。
3、電壓指示：四位半數字液晶顯示器，顯示測量電壓值。
4、電流指示：顯示輸出電流值。

1、輸出電流： 0~40A連續可調
2、分辨率：0.1mV
3、量程：±1999.9mV
4、準確度：0.5%
5、功率：150W
6、工作溫度：0～40℃
7、工作濕度：<90%RH，不結露
8、工作電源：AC220V±10%，50Hz
直流電機片間電阻測試儀使用方法：
1、電流調整：按下電源開關，開關上紅色指示燈亮，同時液晶顯示屏上會顯示電壓值，將測量電極短路，按下遙控開關，調節電流調節旋鈕，觀察電流表頭，選擇適合的電流。
2、測試：將紅黑兩個電流測量電極放置到被測的兩個片上，紅黑兩個電壓測量電極分別放置到對應電流電極的內側，按下遙控開關，顯示屏上顯示電壓值，電流表顯示電流值。松開遙控開關，測量下一組。如果電壓顯示超量程，顯示“+1”或“-1”可調整電流調節旋鈕，直到有正常電壓顯示。如果顯示電壓值太小，可適當增加電流 。
直流電機片間電阻測試儀驗證設備的可用性:
    儀器在使用前首先觀察儀器外觀是否有破損。通電后檢查儀器表頭是否有顯示，顯示是否完整，對長期沒有使用的儀器還應檢查其輸出部分接線柱是否銹蝕、老化現象，否則應及時清理完好再使用。使用時請參照“使用操作”方法。
直流電機片間電阻測試儀設備的保養:
    每次完成試驗后，清整儀器接線柱上的連線，關閉電源，斷開電源插頭，蓋上機箱蓋，放置在干燥無塵、通風無腐蝕性氣體的室內。
直流電機片間電阻測試儀保險管的更換方法:
    儀器的保險管與儀器的電源插座連為一體，更換時首先應拔掉電源線，用小一字改錐從上方撥出保險盒。
