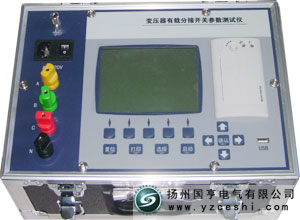

GH-6206變壓器有載分接開關測試儀

    GH-6206變壓器有載分接開關測試儀主要用于測量變壓器有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。有載分接開關是與變壓器回路連接的唯一運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。

變壓器有載調壓開關測試儀、 有載分接開關測試儀、有載分接開關測試儀、變壓器有載分接開關測試儀

1、變壓器有載分接開關測試儀輸出電流大，重量輕；
2、儀器輸出開路電壓24V，在1A的電流下可以測試20Ω的過渡電阻，并設有0.5A檔方便測試更大的過渡電阻；
3、能自動計算出過渡電阻值及過渡時間值；
4、具有完善的保護電路，可靠性強；
5、5.7寸的大液晶顯示，便于現場操作；
6、具有U盤存儲功能，可以存儲更多數據波形。

1、技術參數
(1)輸出電流:1.0A、0.5A
(2)測量范圍:過渡電阻：0.5Ω～20Ω(1.0A)、0.5Ω～40Ω(0.5A)
(3)過渡時間：0～250ms
(4)測量精度:過渡電阻：±(5%讀數+3字)
(5)過渡時間：±(0.1%讀數+3字)
(6)存儲方式:U盤存儲、本機存儲
(7)外形尺寸:340mm×245mm×210mm
(8)儀器重量: 7kg

2、使用條件
環境溫度:-10℃～50℃
環境濕度: ≤85%RH
工作電源:AC220V±10%
電源頻率:50±1Hz

變壓器有載分接開關測試儀注意事項：
1. 使用儀器時請按本說明書接線和操作。
2. 儀器的接地線一定要接好，變壓器的低壓測要可靠短路接地。
3. 由于儀器從電壓端子上測頻率，因此如果不接電壓端子或者試驗室里沒有輸入電壓時儀器會認為沒有信號而不進行測量。
4. 高低壓的連接母線要斷開，測試鉗要夾牢固，與儀器的接線要可靠。
5. 變壓器有載分接開關測試儀的供電盡可能與有載開關的控制電路分開供電。
6. 對變壓器做實驗時，要將有載分接開關測試放在首位。當做完直阻試驗、耐壓試驗、空載試驗或負載試驗時，變壓器的鐵芯會有剩磁，它會直接影響有載分接開關的測試。
7. 當測試波形比較亂時可以多動作開關幾十次再做試驗，因?yàn)槿绻�是新投運的變壓器或運行中有載調壓不頻繁的變壓器，它的有載分接開關的觸頭上會形成一定的氧化膜，多動作是為了將其磨掉，使測試波形正常。
8. 變壓器有載分接開關測試儀波形分析過程，當波形做出來后，儀器會自動計算出每相的過渡電阻、過渡時間這個值是一個參考值，如果波形的變化不是很規則，或尖峰毛刺比較多，就用儀器的阻值標尺和時間標尺來分析具體每一段的過渡電阻值，和過渡時間值，具體分析參考說明書即可。
9. 當其中一相出現問題時，可以將測試鉗倒換一下再確定一次，例如儀器顯示A相有問題，可將A、B的測試夾交換一下再測試，則儀器顯示B相有問題，可以證明A相的確有問題。
