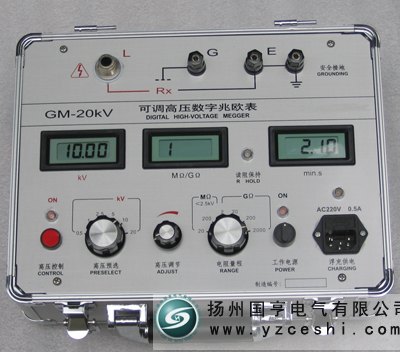

GM-20KV可調高壓數字兆歐表

    GM-20KV可調高壓數字兆歐表是解決高壓變電站、發電廠現場強干擾下對大型高壓變壓器、電機電器、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試而研制�？烧{(diào)高壓數字兆歐表亦可用于廣泛領域的電氣絕緣電阻特性測量．
　　可調高壓數字兆歐表原理:
　　本儀表采用相當于傳統搖表的流比計法測量絕緣電阻，它以雙積分?jǐn)?shù)字電壓表的除法功能進行歐姆——數字轉換，該技術具有非常高的抗干擾能力，能把歐姆讀數在測試電壓受到大幅度低頻干擾波動下不變。
    可調高壓數字兆歐表測試電壓0-5-10-20kV是由帶反饋的它激式直流電壓變換器電路產生。測試電壓高，具有強力的自動調整能力也是本儀表具有達到非一般同類儀表抗干擾的能力。

可調高壓兆歐表,可調兆歐表,絕緣電阻測試儀

1.具有強力抗電場感應干擾能力，達到2mA(50Hz)，已知適應50萬伏變電站現場不拆線測量50萬伏大型變壓器的絕緣電阻參數。
2.測試電源的短路電流典型值10mA。適應大容量、大電感的測試，以及抗強干擾的需要。
3.電阻測量范圍寬廣，從0.01MΩ～2000GΩ，讀數準確可靠穩定、分辨力高。
4.可調高壓數字兆歐表測試電源的電壓范圍寬廣，可選擇0.25、0.5、1、2.5、5、10、15、20kV，尤其也可以從0V平滑調起連續調節到需要的電壓。
5.具有計時報時功能，方便使用者記錄分析被測量對象的吸收比和極化指數的需要

1.產品規格

型     號	測 試 電 壓*	電壓準確度	短路電流
GM-5kVB	0.25、0.5、1、2.5、5kV	±（5%+10V）	10mA
GM-10kVB	0.5、1、2.5、5、10kV	±（5%+10V）	10mA
GM-15kV	1、2.5、5、10、15kV	±（5%+10V）	10mA
GM-20kV	0.5、1、2.5、5、10、20kV	±（5%+10V）	10mA

*--測試電壓可從0伏起平滑連續調節到需要值。

2. 量程與準確度：

型    別	量    程	電 阻 測 量 有 效 范 圍	準  確  度*
GM-5kVB GM-10kVB GM-15kV GM-20kV	20MΩ	0.01～19.99  MΩ	±(5%+5字)
	200MΩ	5.0 ～199.9  MΩ
	2GΩ	0.05 ～1.999 GΩ
	20GΩ	0.5 ～19.99  GΩ
	200GΩ	5.0 ～199.9  GΩ	±(10%+10字)
	2000GΩ	50  ～ 1999  GΩ	1000GΩ以下 ±（20%+10字) （濕度≤70%）

*-- MΩ量程定標電壓為0.5kV
GΩ量程定標電壓為2.5kV
保證電阻測量準確度的測試電壓范圍：20%以上電壓量程標稱值。
當測試電壓高于8kV，為準確測量高于20GΩ電阻，裸露在空氣的高壓電極導體應加屏蔽，避免空氣電離帶來影響。
3.抗電場干擾能力：2mA(50/60Hz)
4.報時、功能：秒表顯示值為19分59秒。20分鐘一循環。聲響報點為15秒、60秒、每分鐘。到點報短促聲響，電阻讀數保持5秒，被測電阻低于量程下限，讀數無效時以連續聲。
5.可調高壓數字兆歐表顯示表;三位半LCD數字表頭三個，分別顯示測試電壓、電阻、時間。
6.供電;由內附1.2V/2000mAh鎳氫可充電電池10節，共DC12V供電。帶交流（50/60Hz）220V接入口對電池充電或浮充電工作。
7.使用環境：溫度： 0～40℃，相對濕度：20～90%
8.外形尺寸、重量：315×240×155mm，5kg
