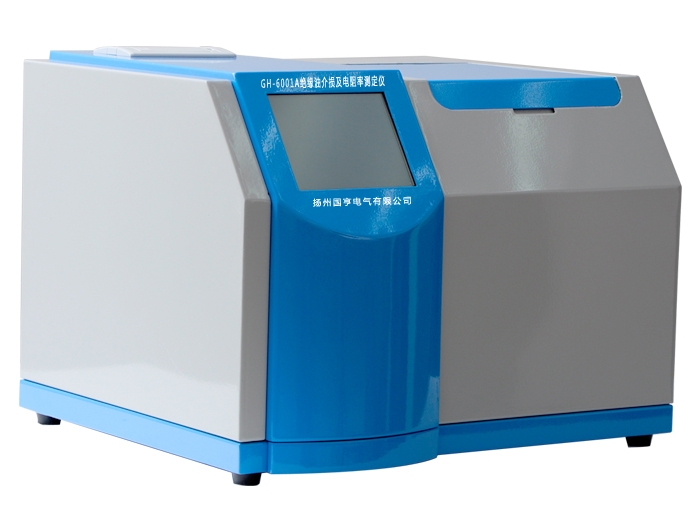

GH-6008A全自動絕緣油介損及電阻率測試儀

    GH-6008A全自動絕緣油介損及電阻率測試儀是依據GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造。用于絕緣油等液體絕緣介質的介質損耗因數和直流電阻率的測量。一體化結構。GH-6008A全自動絕緣油介損及電阻率測試儀內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。儀器內部采用全數字技術，全部智能自動化測量，配備了大屏幕5.7寸TFT純彩液晶觸控顯示器，全中文菜單，測試結果可以自動存儲并打印輸出，操作人員不需專業培訓就能熟練使用。

（1）油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜散電容及瀉漏對介損測試結果的影響。
（2）儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。
（3）內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。
（4）交流試驗電源采用AC-DC-AC 轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。
（5）完善的保護功能。當有過壓、過流、高壓短路時，儀器能迅速切斷高壓，并發出警告信息。當溫度傳感器失效或沒有連接時，發出警告信息。
在中頻感應加熱爐內設有限溫繼電器，當溫度超過120度時，繼電器釋放，加熱停止。
（6）試驗參數設置方便。溫度設置范圍0～120℃，交流電壓設置范圍
200～2200V，直流電壓設置范圍0～500V。
（7）采用大屏幕TFT純彩液晶觸控顯示器，顯示清晰。只需簡單設置，儀器即可自動進行測試。并自動存儲和打印測試結果。
（8）自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印。
（9）空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的計算。
（10）儀器以RAM9平臺為核心，測試精度高、速度快。

1、電 源 電 壓： AC 220V±10%
2、電 源 頻 率： 50Hz/60Hz ±1%
3、測 量 范 圍： 電容量       5pF～200pF
              相對電容率   1.000～30.000
              介質損耗因數 0.00001～100
4、直流電阻率   2.5 MΩm～20 TΩm
5、測 量 精 度： 電容量       ±(1%讀數+0.5pF)
              相對電容率   ±1%讀數
              介質損耗因數 ±(1%讀數+0.0001)
              直流電阻率   ±10%讀數
6、分  辨   率： 電容量       0.01pF
              相對電容率   0.001
              介質損耗因數 0.00001
7、測  溫 范 圍： 0～120℃
9、8、溫度測量誤差： ±0.5℃
10、交流實驗電壓： 200～2200V  連續可調，頻率50Hz
11、直流試驗電壓： 0～500V     連續可調
12、功    　  耗： 100W
13、外  型 尺 寸：  450mm× 410mm×320mm
14、總   重   量：   25Kg
15、環境溫度：  0℃～40℃
16、相對濕度：  <75%

全自動絕緣油介損及電阻率測試儀常見故障及處理方法:
1、開機時，電源開關指示燈不亮，請檢查電源板保險芯，是否熔斷。
2、當設備正在升壓時，液晶顯示“電極杯短路”，請檢查電極杯是否裝配合理。
3、當設備測出空杯電容值偏離標準值（60pF±5pF）較大時，請檢查電源信號電纜保護電極蓋上射頻頭是否松動。
4、當設備升溫時，檢測不到溫度信號，請檢測溫度信號電纜是否連接正確。
5、當設備不升溫時（即無中頻加熱特有的響聲），請檢查升溫保險是否熔斷。


全自動絕緣油介損及電阻率測試儀試驗方法:
由于試品本身原因，引起油介質損耗值誤差的因素很多，以下是摘自GB/T 5654-2007中關于液體絕緣材料介質損耗因數的測量標準中提供的試驗方法，僅供參考。
1.試驗電壓
交流電壓視所測液體而定，電場強度在0.03千伏/毫米到1千伏/毫米之間，采用頻率40～62赫茲之間的正弦電壓。
2.測量
油杯充入油樣后，當內電極的溫度與所要求的試驗溫度之差不大于±1℃時開始進行損耗因數的測量，僅在測量時施加電壓。完成初次測量后，倒出油樣并用第二份同一油樣再充入油杯，操作過程和第一次一樣，但省略洗涮。加溫后重復測量，兩次讀數之間的差別不應大于0.010%與兩次測量較大值的25%之和。
如果這要求不能滿足，就再次換同一油樣做試驗直到相鄰兩次讀數之差不超過0.010%與兩次測量較大值的25%之和為止，這時測得的結果才認為是有效。
最后，將兩次有效測量中較低的一個值作為液體樣品的損耗因數。
