GH-6301S水內冷發電機專用泄漏電流測試儀

    GH-6301S水內冷發電機專用泄漏電流測試儀用途主要是用于水內冷發電機進行泄漏電流和直流耐壓試驗使用。
    對于發電機進行直流試驗?zāi)莒`敏有效的發現定子繞組端部缺陷和間隙性缺陷,它以成為發電機繞組絕緣試驗中普遍采用的方法。由于大型水內冷發電機匯水管傳導電流很大，且根據水質不同，一般在試驗電壓下電流達20～150mA不等，如果沒有足夠容量的直流高壓發生器，將無法升壓。水內冷發電機專用泄漏電流測試儀是專用于發電機，特別是水內冷發電機進行泄漏電流和直流高壓試驗而研制的。它特別設計了各種干擾電流的補償回路，試驗時可完全排除雜散電流和匯水管的極化電勢干擾的影響，能夠準確測量水內冷發電機繞組的泄漏電流
    GH-6301S水內冷發電機專用泄漏電流測試儀參考標準:
DL/T849-2004          電力設備專用測試儀器通用技術條件
GB/T 16927.1-1997     高電壓試驗技術  第一部分：一般試驗要求
DL/T848-2004          高壓試驗裝置通用技術條件
GB/T 16927.2-1997     高電壓試驗技術  第二部分：測量系統
GB/T 2421-1999        電工電子產品環境試驗規程
GB4793-1984           電子測量儀器安全要求
DL 474.2-92           現場絕緣實驗實施導則  直流高電壓試驗
DL /T596-1996         電力設備預防性試驗規程

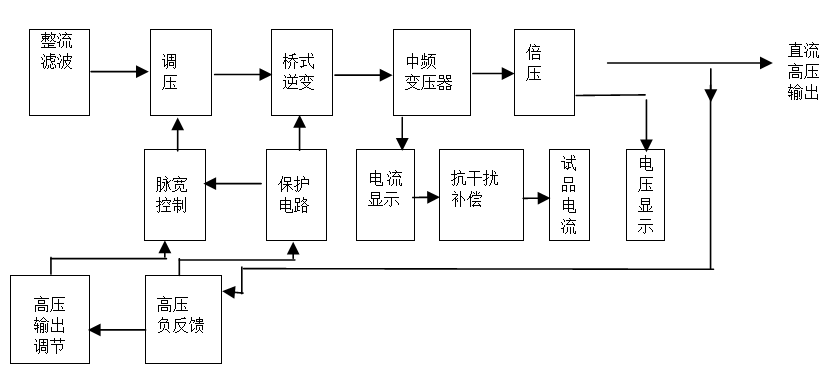

水內冷發電機專用泄漏電流測試儀工作原理圖:

水內冷發電機專用泄漏電流測試儀,水內冷發電機泄漏電流測試儀

規范 kV/mA 技術參數	GH-6301S 50/100	GH-6301S 50/120		GH-6301S 60/150	GH-6301S 60/200		GH-6301S 80/200	GH-6301S 80/300
輸出電壓kV	50	50		60	60		80	80
輸出電流mA	100	120		150	200		200	300
輸出功率W	5000	6000		9000	12000		16000	24000
電壓測量誤差	≤1.0% ±1個字
電流測量誤差	≤1.0% ±1個字
過壓整定誤差	≤1.0%
紋波系數	≤3.0%
電壓穩定度	≤1.0%
電源電壓	AC220V		AC380V（三相四線）
機箱重量	25.0kg		25.0 kg			25.0kg		25.0kg
倍壓重量	45.0kg		65.0kg			70.0kg		80.0kg

水內冷發電機專用泄漏電流測試儀試驗應注意下列問題：
1、對水管的要求應無機械雜質的凝結水或經其它處理的軟化水，電導率為2μs/cm，pH=7-8，硬度小于2μg當量/kg，允許有微量NH3。
2、水質符合要求后，水內冷發電機引水管水電阻Rr值一般應大于150kΩ左右，如果達不到時應對水進一步處理。
