GH-6409過電壓保護器測試儀

   GH-6409過電壓保護器測試儀廣泛地用于各種電氣設備工頻放電電壓的測試，尤其是對帶間隙的氧化鋅過壓保護器（又稱避雷器或TBP）的工頻放電電壓測試具有獨特的功效。該測試儀采用一種新型的特殊電路，對試驗電壓波形進行監測，同時采集電流回路的放電脈沖信號，自動判斷間隙放電，鎖存放電瞬間的電壓峰值，同時發出聲音信號，以提示試驗者，并迅速切斷試驗電源，保護試品和試驗設備免遭過流損壞。該測試儀集工頻高壓電源、測量、控制系統為一體，濃縮在一個鋁合金箱內，體積小，重量輕，防震耐摔，操作簡單，攜帶方便。

1．過電壓保護器測試儀工頻放電試驗接線方法
在過電壓保護器的相相、相地之間的放電。測試時，每次測量間隔不小于15秒，測量三次，求平均值，該值不應小于說明書中規定參數值的85%。

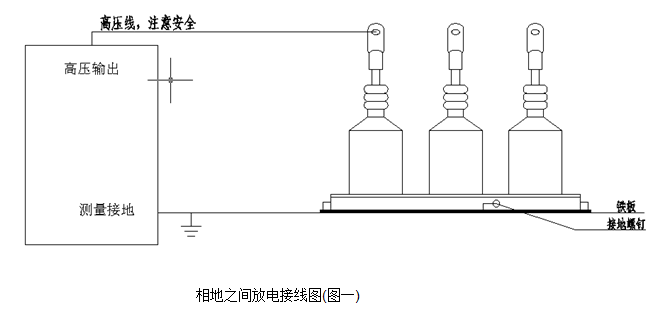

兩種過電壓保護器,測試相地之間放電的接線圖分別為圖一,圖二

過電壓保護器測試儀

1.過電壓保護器測試儀采用波形檢測和付立葉變換方式時刻監測放電電流，當監測到放電電流時，立即紀錄此刻高壓并在0.2s內切斷高壓電源。測試結果精度高，便于實現自動化測量。
2.儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作。
3.儀器操作簡便，數據的測量在微處理器控制下自動完成。無需人工干預.
5.內附高壓電源，便于現場測試，減少現場接線。
6.高壓保護：試品短路、擊穿或高壓電流波動，能以短路方式高速切斷輸出。
7.低壓保護：誤接380V、電源波動或突然斷電，啟動保護，不會引起過電壓。
8.防誤操作：兩級電源開關；電壓、電流實時監示；接線端子高/低壓分明；緩速升壓，可迅速降壓,聲音。
9.抗震性能：儀器采用獨特抗震設計，可耐受強烈長途運輸震動、顛簸而不會損壞。
10.高壓電纜：為耐高壓絕緣導線，可拖地使用。

1.輸出電壓0～30kV  輸出電流0-25mA
2.檢測放電方式: 波形檢測和付立葉變換方式
3.準確度: 電壓: ±（讀數×2%+0.1）     電流: ±（讀數×2%+0.1）
4.高壓切斷時間: 小于0.2秒
5. 輸入電源：180V～270VAC，50Hz/60Hz±1%，市電或發電機供電
6.計算機接口： 標準RS232接口
7.打印機：  煒煌A7熱敏微型打印機
8.環境溫度： -10℃～50℃ 相對濕度： <90%
